إمدادات الطاقة غير المنقطعة: دليل الحماية المؤسسية

الإرشادات ：تحويل مزدوج UPS تعيد تشكيل بنية حماية الطاقة الحديثة. نظرًا لأن الطوبولوجيا الأساسية لـ مزود الطاقة غير المنقطع تحقق أنظمة يو بي إس ذات التحويل المزدوج وقت تحويل صفري من خلال التحويل المزدوج AC-DC-AC، مما يوفر طاقة نظيفة ومستقرة لمراكز البيانات والمعدات الطبية والأتمتة الصناعية. يحلل هذا الدليل الاختلافات الفنية بين أنظمة يو بي إس مزدوجة التحويل وأنظمة يو بي إس عبر الإنترنت، ويوفر إرشادات التحجيم من 10 كيلو فولت أمبير إلى 1000 كيلو فولت أمبير، ويكشف عن اتجاهات الصناعة في أنظمة يو بي إس أيونات الليثيوم والبنى المعيارية بناءً على بيانات السوق لعام 2025 (سوق UPS العالمي يصل إلى $12.24 مليار دولار). سواء أكان التخطيط لتكرار طاقة مركز البيانات أو ترقية المصنع الطاقة الاحتياطية يساعد كتيب إمدادات الطاقة غير المنقطعة هذا على تخفيف مخاطر انقطاع التيار الكهربائي وتحسين التكلفة الإجمالية للملكية.

Ⅰ. أنظمة إمداد الطاقة غير المنقطعة: حجر الزاوية لأمن الطاقة في العصر الرقمي

في بيئة الأعمال التي تعتمد على الكهرباء بشكل كبير في الوقت الحالي، يمكن أن يكلف انقطاع التيار الكهربائي آلاف الدولارات في الدقيقة الواحدة. ووفقاً لأحدث بحث استخبارات موردور, ، من المتوقع أن ينمو سوق UPS العالمي من $12.24 مليار دولار أمريكي في عام 2025 إلى $15.72 مليار دولار أمريكي بحلول عام 2031. هذا النمو مدفوع بالطلب الجامد على مزود الطاقة غير المنقطع الأنظمة من الحوسبة السحابية، ومتطلبات طاقة حوسبة الذكاء الاصطناعي، وتوسيع البنية التحتية للجيل الخامس.

تحويل مزدوج يو بي إس أصبحت هذه التقنية، التي تمثل أعلى مستوى من حماية الطاقة، الخيار المفضل لمراكز البيانات والمرافق ذات المهام الحرجة. على عكس الطاقة الاحتياطية التقليدية، تعزل وحدات إمداد الطاقة غير المنقطعة ذات التحويل المزدوج الأحمال تمامًا عن طاقة المرافق من خلال التحويل المستمر بين التيار المتردد والتيار المتردد - التيار المستمر - التيار المتردد، مما يقضي على تقلبات الجهد وانحراف التردد والتلوث التوافقي. هذا UPS عبر الإنترنت تضمن الهندسة المعمارية حصول المعدات الحساسة على طاقة بموجة جيبية نقية حتى في ظروف الشبكة القاسية.

Ⅱ. التعمق في مبادئ عمل UPS

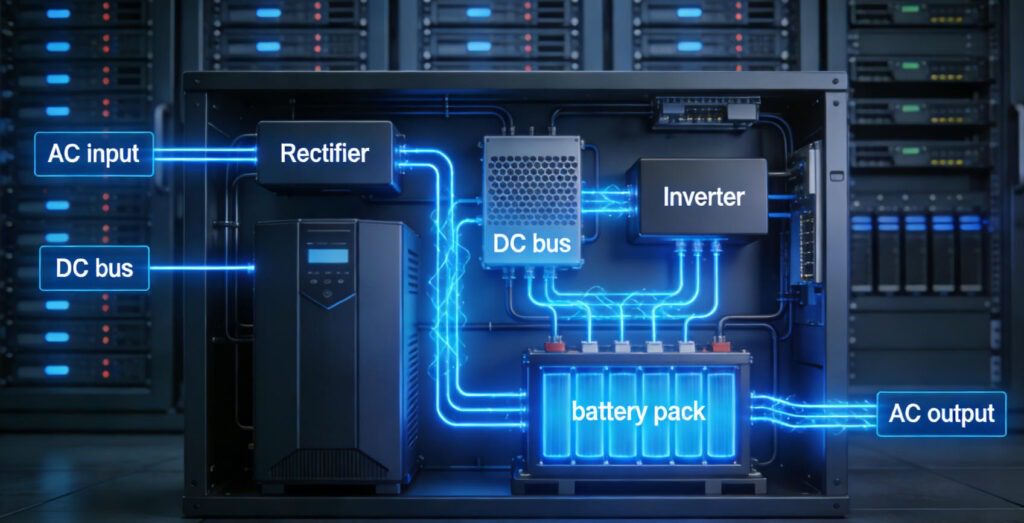

1. تآزر المكونات الأساسية

تتكون أنظمة يو بي إس الحديثة من خمس وحدات أساسية تشكل شبكة متطورة لحماية الطاقة:

• المقوم/الشاحن: يحول التيار المتردد إلى تيار مستمر أثناء تشغيل العاكس وشحن البطاريات. في نظام UPS مزدوج التحويل يعمل المقوِّم بشكل مستمر، مما يضمن بقاء البطاريات متصلة بالإنترنت.
• العاكس: يحول التيار المستمر إلى خرج تيار متردد نقي. تستخدم تقنية IGBT أو SiC MOSFET المتطورة عبر الإنترنت IGBT أو SiC MOSFET، مما يحقق كفاءة التحويل أعلى من 98%.
• بنك البطاريات: كوحدات لتخزين الطاقة، تحل بطاريات الليثيوم أيون يو بي إس بسرعة محل بطاريات الرصاص الحمضية التقليدية، حيث توفر كثافة طاقة تبلغ 3 أضعاف دورة حياة أطول.
• الالتفافية الثابتة: يتم التبديل إلى تجاوز المرافق في أقل من 4 أجزاء من الثانية أثناء تعطل وحدة إمداد الطاقة غير المنقطعة أو التحميل الزائد، مما يضمن عدم انقطاع طاقة الحمل.
• وحدة التحكم الذكي: تتميز أنظمة يو بي إس الحديثة بالصيانة التنبؤية التي تعتمد على الذكاء الاصطناعي، وتحذر من أعطال البطاريات قبل 90 يومًا من حدوثها.

2. المزايا الفريدة لتقنية التحويل المزدوج

تكمن القيمة الأساسية لـ UPS مزدوجة التحويل (وتسمى أيضًا VFI، الجهد والتردد المستقل) في عزل كهربائي كامل. بعد التصحيح، تمر كل الطاقة بعد التصحيح من خلال التخزين المؤقت للبطارية قبل أن يتم تجديدها بواسطة العاكس. يتم تصفية هذه العملية بالكامل:

• تباطؤ الجهد وتضخم الجهد
• التشوه التوافقي (THD)
• اختلافات التردد
• التداخل الكهرومغناطيسي (EMI)

على النقيض من ذلك, يو بي إس احتياطي (VFD) ينشط العاكس فقط أثناء انقطاع التيار الكهربائي، مع 2-10 ميلي ثانية تأخير في النقل, ، غير مناسبة للخوادم الدقيقة والمعدات الطبية.

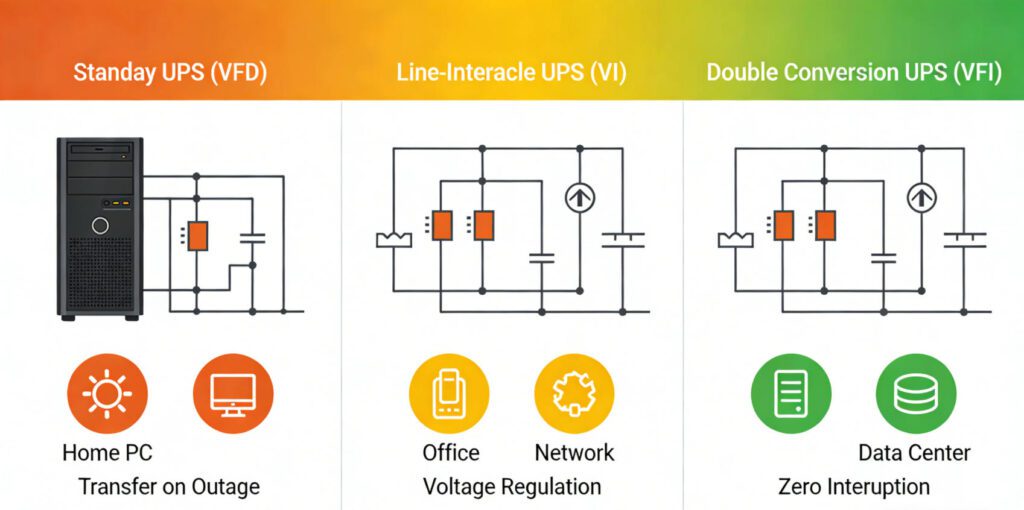

Ⅲ. أنواع أنظمة يو بي إس ومطابقة التطبيقات

1. التحويل المزدوج عبر الإنترنت UPS (VFI)

الميزات التقنية: التحويل المستمر بين التيار المتردد والتيار المتردد - التيار المستمر - التيار المتردد، وزمن التحويل صفر، وتنظيم جهد الخرج ± 1%

أفضل سيناريوهات التطبيق:

• مراكز البيانات فائقة النطاق
• أنظمة التداول المالي ومنصات HFT
• معدات التصوير الطبي (التصوير بالرنين المغناطيسي والماسحات الضوئية المقطعية)
• تصنيع أشباه الموصلات والمختبرات الدقيقة

اتجاهات السوق: في عام 2024، استحوذت UPS مزدوجة التحويل عبر الإنترنت على 58.1% من الحصة السوقية لشركة UPS الصناعية. وتحقق سلسلة شنايدر إلكتريك 2025 Galaxy VXL من شنايدر إلكتريك كفاءة في وضع التحويل الإلكتروني تبلغ 99%، مما يقلل من الخسائر إلى أقل من 1%.

2. خط الإمداد غير المنقطع بالطاقة غير المنقطعة (VI)

الميزات التقنية: يعمل العاكس بالتوازي، مما يوفر تنظيم الجهد، وزمن التحويل أقل من 10 مللي ثانية

أفضل سيناريوهات التطبيق:

• غرف خوادم الشركات الصغيرة والمتوسطة
• أنظمة نقاط البيع بالتجزئة ونقاط البيع بالتجزئة وفروع البنوك
• المحطات القاعدية للجيل الخامس 5G وعقد الحوسبة الطرفية
• مناطق تجارية حضرية ذات جودة شبكة مستقرة نسبياً

ميزة الكفاءة: في المناطق ذات الشبكة المستقرة، تحقق وحدات إمداد الطاقة غير المنقطعة المتفاعلة على الخط كفاءة تتراوح بين 95-981 تيرابايت 3 تيرابايت، أي أعلى بنسبة 3-5 نقاط مئوية من وحدات إمداد الطاقة غير المنقطعة ذات التحويل المزدوج. ومع ذلك، في المناطق ذات التقلبات المتكررة في الجهد الكهربائي (مثل الهند ونيجيريا), دورات شحن/تفريغ شحن البطارية تقليل العمر الافتراضي.

3. وحدات إمداد الطاقة غير المنقطعة الكهربائية الاحتياطية (VFD)

الميزات التقنية: الإمداد المباشر لطاقة المرافق، التحول إلى عاكس البطارية أثناء انقطاع التيار الكهربائي، زمن التحويل 2-10 مللي ثانية

قيود التطبيق: مناسبة فقط للأحمال غير الحرجة مثل:

• محطات العمل الشخصية وأجهزة الكمبيوتر الشخصية المنزلية
• طابعات المكتب وأجهزة توجيه الشبكة
• أنظمة المراقبة الأمنية

تحذير هام: تقوم بعض الشركات المصنعة بتسويق وحدات الإمداد بالطاقة غير المنقطعة الاحتياطية على أنها “مستقلة عن الخط”. تحقق دائمًا من ملصقات شهادة VFI أو VFI (الجهد المستقل) أو VFI عند الشراء.

Ⅳ. استراتيجيات تحديد حجم وحدة الإمداد بالطاقة غير المنقطعة وتهيئتها

1. منهجية حساب الطاقة

التقييم الدقيق للحمل هو الخطوة الأولى في تحديد حجم UPS. إجمالي طاقة الحمل (كيلوواط) = مجموع الطاقة المقدرة لجميع المعدات × عامل التنوع (عادةً 0.8). بالنسبة لـ مركز البيانات UPS, ، ضع في اعتبارك أيضًا:

• كثافة طاقة خادم الذكاء الاصطناعي: رفوف وحدة معالجة الرسومات NVIDIA H100 تتجاوز 35 كيلوواط, 3 أضعاف الخوادم التقليدية
• معامل القدرة (PF): يصل عامل القدرة الحديثة لإمداد الطاقة غير المنقطعة إلى 0.9-1.0، مما يسمح لإمداد الطاقة غير المنقطعة بقوة 100 كيلو فولت أمبير بإخراج طاقة حقيقية تتراوح بين 90 و100 كيلو وات
• التوسع المستقبلي: يوصى بهامش سعة 20-30%، باستخدام وحدات UPS المعيارية للنشر “الدفع حسب النمو”

2. البطارية وقت النسخ الاحتياطي التصميم

بطارية UPS يعتمد وقت التشغيل على شرطين حدوديين:

سيناريو عدم وجود مولد كهربائي: عادةً ما تدعم الحدود الحرارية لوحدة إمداد الطاقة غير المنقطعة التشغيل لمدة 30-60 دقيقة. بعد هذه المدة، تؤدي وحدات الإمداد بالطاقة غير المنقطعة إلى إيقاف تشغيل الحماية الحرارية. ولذلك، فإن البطاريات طويلة الأمد (> ساعة واحدة) دون دعم حلول التبريد تمثل استثمارًا مهدرًا.

مع سيناريو المولد: يغطي التكوين القياسي للبطارية من 5 إلى 15 دقيقة بدء تشغيل المولد (أقل من 30 ثانية) ووقت الاستقرار. وغالباً ما تستخدم المرافق المالية والطبية مولدات زائدة عن الحاجة N+1، حيث تعمل وحدات الإمداد المتواصل بالطاقة فقط كحماية انتقالية.

ثورة الليثيوم أيون: في عام 2025، يتسارع تغلغل بطاريات الليثيوم أيون يو بي إس في مراكز البيانات بسرعة. وبالمقارنة مع بطاريات الرصاص الحمضية VRLA، فإن بطاريات الليثيوم أيون توفر

• 40% توفير مساحة 40%
• تخفيض حمل التبريد بقدرة 8 كيلوواط/ميغاواط (توفير $75,000 سنوياً)
• عمر افتراضي يتراوح بين 15 و20 سنة (VRLA 3-5 سنوات فقط)

3. اختيار الطوبولوجيا: المركزية مقابل الموزعة

وحدة الإمداد المتواصل بالطاقة غير المنقطعة المركزية:

• تحمي وحدة واحدة من وحدات الإمداد المتواصل بالطاقة غير المنقطعة عالية الطاقة (> 500 كيلو فولت أمبير) المنشأة بأكملها
• المزايا: الإدارة الموحدة، والتكرار العالي (2N أو 2N+1)
• مناسبة لـ مراكز البيانات فائقة النطاق، ومصانع أشباه الموصلات

يو بي إس الموزعة:

• يو بي إس على مستوى الحامل (1-10 كيلو فولت أمبير) أو يو بي إس على مستوى الصف (50-200 كيلو فولت أمبير)
• المزايا: عزل الأعطال، وإمداد الطاقة عن قرب، وتقليل خسائر التوزيع
• مناسبة لـ عقد الحوسبة الطرفية ومراكز البيانات المعيارية

ووفقًا لبيانات GM Insights، نمت وحدات UPS الموزعة 5.51 تيرابايت 3 تيرابايت 3 تيرابايت في سوق الشركات الصغيرة والمتوسطة في عام 2024، مقارنةً بـ 3.21 تيرابايت 3 تيرابايت للحلول المركزية.

Ⅴ. اتجاهات سوق UPS لعام 2025 وتطور التكنولوجيا

1. محركات نمو السوق

يشهد سوق UPS العالمي نموًا هيكليًا. الأسبقية توقعات الأبحاث سيرتفع حجم السوق من 1.9.92 مليار تيرابايت 9.92 مليار تيرابايت في عام 2025 إلى 1.4 مليار تيرابايت 14.84 مليار تيرابايت بحلول عام 2035 (معدل نمو سنوي مركب 4.111 تيرابايت). تشمل المحركات الرئيسية ما يلي:

• ارتفاع الطلب المتزايد على الطاقة في مراكز البيانات: الوكالة الدولية للطاقة (IEA) تتوقع أن ينمو استهلاك الكهرباء في مراكز البيانات العالمية من 415 تيراواط ساعة في عام 2024 إلى 945 تيراواط ساعة بحلول عام 2030
• التوسع في حوسبة الذكاء الاصطناعي: تستحوذ خوادم الذكاء الاصطناعي بالفعل على 201 تيرابايت 3 تيرابايت من استهلاك الطاقة في مراكز البيانات، ومن المتوقع أن تتضاعف بحلول نهاية عام 2025
• البنية التحتية للجيل الخامس 5G: 127,000 محطة أساسية جديدة للجيل الخامس 5G على مستوى العالم في عام 2025، تتطلب كل منها حماية من 3 إلى 10 كيلو فولت أمبير من وحدات الإمداد المتواصل بالطاقة

2. أربعة اتجاهات للتطور التكنولوجي

ترقية جهاز طاقة السيليكون: تتيح تقنية MOSFET من كربيد السيليكون (SiC) التي تحل محل IGBT التقليدية إمكانية مضاعفة كفاءة التحويل إلى وحدة إمداد الطاقة غير المنقطعة لتكسر 98%، مما يوفر 120 كيلو وات من حمل التبريد لكل ميجاوات.

اعتماد البنية المعيارية: تدعم وحدات يو بي إس المعيارية الصيانة القابلة للتبديل السريع، مما يسمح باستبدال الوحدات الفاشلة دون تأثير على الحمل. ويدعم إيتون 93PM G2 من إيتون التوسعة المرنة بقدرة 50-600 كيلوواط؛ بينما يحقق شنايدر جالاكسي VXL نشر وحدات نمطية بقدرة 500-1250 كيلوواط.

البطارية كخدمة (BaaS): أطلقت شنايدر إلكتريك و ABB نماذج BaaS، حيث تم تجميع أجهزة UPS وبطاريات الليثيوم والصيانة لمدة 10 سنوات في رسوم خدمة شهرية (من $8,500T/100kVA)، وتحويل النفقات الرأسمالية إلى نفقات تشغيلية.

الصيانة التنبؤية القائمة على الذكاء الاصطناعي: يحلل التعلم الآلي مقاومة البطارية ودرجة الحرارة وتغيرات المقاومة الداخلية، ويحذر من الأعطال قبل 90 يومًا ويطيل عمر البطارية بمقدار 20%.

3. مشهد السوق الإقليمي

• أمريكا الشمالية: أكبر سوق, 42.3% الحصة العالمية, ، يمثل الطلب على وحدات الإمداد بالطاقة غير المنقطعة لمراكز البيانات الأمريكية 75% على مستوى العالم
• آسيا والمحيط الهادئ: الأسرع نمواً، من المتوقع أن ينمو الطلب على طاقة مراكز البيانات في الصين 170%، أتمتة التصنيع في الهند تقود الطلب على وحدات الإمداد بالطاقة غير المنقطعة الصناعية
• أوروبا: أطلقت شركة ليجراند الألمانية الرائدة في مجال تكامل الطاقة الخضراء سلسلة Keor MOD في عام 2024 التي تركز على المبادلة الساخنة والإدارة الذكية للطاقة

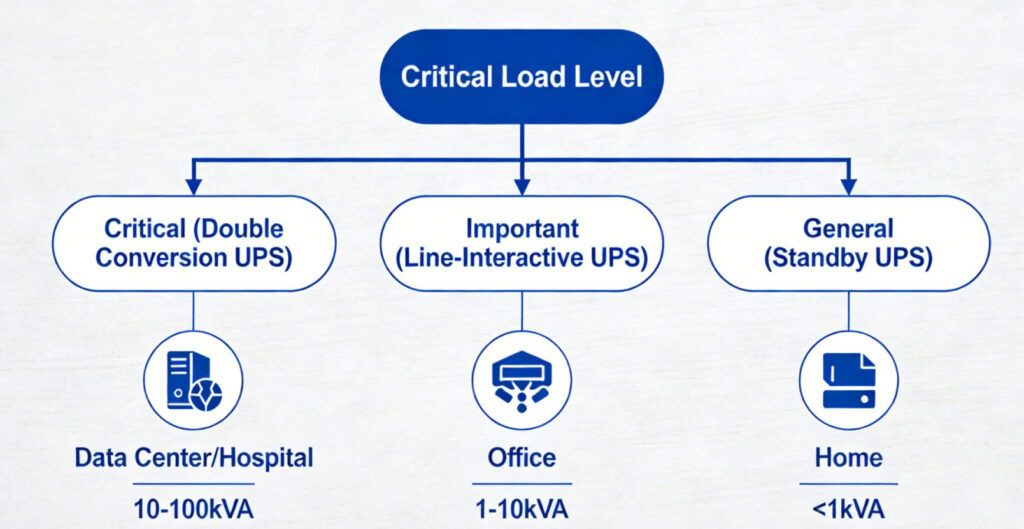

Ⅵ. قائمة مراجعة قرارات الشراء من UPS

استنادًا إلى التحليل أعلاه، نلخص عناصر القرار الرئيسية:

1. تحديد أهمية الحمل الحرجة

• المهام الحرجة (التداول المالي، دعم الحياة): يجب اختيار التحويل المزدوج عبر الإنترنت UPS
• الأعمال المهمة (تخطيط موارد المؤسسات والاتصالات): يلبي خط UPS التفاعلي الخطي المتطلبات
• المكتب العام (معالجة المستندات والطباعة): وحدة إمداد متواصل بالطاقة احتياطية فعالة من حيث التكلفة

2. حساب متطلبات الطاقة الفعلية

• قائمة بجميع تصنيفات طاقة المعدات المحمية
• تطبيق عامل التنوع (0.7-0.9)
• النظر في التوسع المستقبلي لمدة 3-5 سنوات (+30% الهامش)
• تأكيد معامل القدرة UPS (PF≥0.9)

3. اختر تقنية البطارية

• التطبيقات القياسية (دورة أقل من 5 سنوات): حمض الرصاص الحمضي VRLA (أقل تكلفة)
• تطبيقات الدورة الطويلة (> 10 سنوات): ليثيوم أيون الليثيوم (أفضل من حيث التكلفة الإجمالية للملكية)
• بيئات درجات الحرارة القصوى: النيكل والكادميوم (Ni-Cd، -20 درجة مئوية إلى +50 درجة مئوية)

4. تحديد استراتيجية التكرار

• التكوين N: لا يوجد تكرار، مناسب للأحمال غير الحرجة
• تكوين N+1: وحدة احتياطية واحدة، مناسبة لمعظم التطبيقات التجارية
• تكوين 2N: التكرار الكامل، مناسب لمراكز البيانات من المستوى الثالث/الرابع

5. تقييم التكلفة الإجمالية للملكية (TCO)

• تكلفة الاقتناء الأولية (20-30% فقط من التكلفة الإجمالية)
• تكلفة استبدال البطارية لمدة 10 سنوات (يتطلب استبدال بطارية VRLA من 2-3 سنوات)
• تكاليف الطاقة (كل تحسين كفاءة 1% يوفر $10,000/100 كيلوواط على مدى 10 سنوات)
• تكاليف الصيانة (المراقبة عن بُعد يقلل من 30% الخدمة في الموقع)

Ⅶ. الخلاصة: بناء بنية تحتية مرنة للطاقة

في المياه العميقة للتحول الرقمي, تحويل مزدوج UPS من ملحقات اختيارية إلى معدات قياسية للبنية التحتية الحيوية. مع كثافة حوسبة الذكاء الاصطناعي التي تتجاوز 35 كيلو وات لكل رف، تواجه هياكل الطاقة التقليدية تحديات شديدة. تحتاج المؤسسات إلى تحقيق التوازن بين الموثوقية والكفاءة والاستدامة في مزود الطاقة غير المنقطع اختيار النظام.

يقدم سوق يو بي إس لعام 2025 اتجاهات واضحة: الاعتماد المتسارع على أيونات الليثيوم، وانتشار البنية المعيارية، وعمليات الذكاء الاصطناعي الناضجة. بالنسبة لصانعي القرار، فإن المفتاح هو التحرر من التفكير القائم على “تكلفة الشراء فقط”، واعتماد منظور التكلفة الإجمالية لدورة الحياة (LCC) لتقييم UPS عبر الإنترنت الاستثمارات. كما تقارير استخبارات موردور أظهر أن الشركات التي تتبنى نماذج البطارية كخدمة يمكنها تقليل الاستثمار الأولي بمقدار 40% مع الحصول على خدمات إدارة البطاريات بشكل أكثر احترافية.

سواء كان بناء مراكز بيانات جديدة فائقة النطاق أو ترقية المصنع الحالي أنظمة UPS الصناعية, ، نوصي بإقامة شراكات استراتيجية مع البائعين الذين يمتلكون شبكات خدمة عالمية (مثل إيتون وشنايدر إلكتريك وفيرتيف وهواوي). في عصر يمكن أن تصل فيه تكاليف انقطاع التيار الكهربائي إلى $10,000 في الدقيقة الواحدة, فإن أنظمة UPS الاحترافية ليست مجرد تأمين، بل هي حجر الزاوية في استمرارية الأعمال.
