Umrechnung von kVA in Ampere: Leitfaden zur Bemessung von UPS und Transformatoren

Suchen Sie das richtige USV-Stromversorgungssystem oder den richtigen Trockentransformator für Ihr Rechenzentrum oder Ihre Industrieanlagen? Beherrschen kVA in Ampere umrechnen ist der entscheidende erste Schritt zur Gewährleistung der elektrischen Sicherheit. Dieser Leitfaden bietet praktische technische Einblicke in kVA in Ampere umrechnen Methoden sowohl für einphasige als auch für dreiphasige Systeme, kombiniert mit wesentlichen Dimensionierung der USV-Stromversorgung Strategien. Erfahren Sie, wie Sie häufige Fehler bei der Dimensionierung vermeiden und wie Sie Spartransformatoren und Trenntransformatoren von 10 bis 100 kVA schnell aufeinander abstimmen können, um einen stabilen und zuverlässigen Stromschutz für Ihre unternehmenskritischen Geräte zu gewährleisten.

I. Verstehen von kVA und Ampere: Die Grundlage für die Auslegung von Stromversorgungssystemen

1. Warum die Umrechnung von kVA in Ampere die Gerätesicherheit bestimmt

In der Elektrotechnik steht kVA (Kilovolt-Ampere) für die Scheinleistung, während der Strom (Ampere, A) direkt die Dimensionierung von Kabeln, Leistungsschaltern und Schutzeinstellungen bestimmt. Ein häufiger technischer Fehler? Man konzentriert sich ausschließlich auf die kVA-Werte und ignoriert die tatsächlichen Stromanforderungen. Dies führt zur Überhitzung von Kabeln, zum Auslösen von Unterbrechern und zur Beschädigung von Geräten.

Für BKPOWER's spezialisierte 10-100KVA Trockentransformatoren und UPS-Stromversorgungssysteme, genau kVA in Ampere umrechnen ermöglicht es Ingenieuren:

• Optimieren Sie die Kabelauswahl: Vermeiden Sie zu hohe Kosten oder zu geringe Risiken
• Streichholzschutzvorrichtungen: Sicherstellen, dass die Nennwerte der Unterbrecher mit den Lastmerkmalen übereinstimmen
• Plan für Expansion: Reserve 20% Kapazität für zukünftiges Lastwachstum
• Verbesserung der Energieeffizienz: Reduzieren Sie reaktive Verluste durch Leistungsfaktor Korrektur

2. Überblick über die wichtigsten Konzepte

Technischer Tipp: Industrielle Lasten haben normalerweise 0,8 PF. Moderne Online UPS Systeme erreichen 0,9+ PF, während Doppelte Konvertierung UPS mit IGBT-Technologie können einen nahezu einheitlichen Leistungsfaktor erreichen.

II. Einphasige Umrechnung von kVA in Ampere in der Praxis

1. Grundformel und Anwendungen

Einphasige Systeme dominieren in Wohnhäusern, kleinen Gewerbebetrieben und Tower-USV Anwendungen. Die Kernformel:

I=V×PFS×1000

Wo:

• I = Stromstärke (A)
• S = Scheinleistung (kVA)
• V = Spannung (V)
• PF = Leistungsfaktor (typischerweise 0,8-1,0)

2. Praktisches Berechnungsbeispiel

Fallstudie: 10KVA Trocken-Typ Trenntransformator Auswahl

Ein Labor braucht Reservestrom Systeme für Präzisionsinstrumente. Sie wählen einen BKPOWER 10KVA Trockentrenntransformator, 230V-System, 0,9 PF.

Kalkulation: I=230×0.910×1000​=20710000​≈48.3A

Empfehlungen zur Auswahl:

• Kabelgröße: 6mm² Kupfer (50A Kapazität)
• Unterbrecher: 63A Typ C (1,25x Sicherheitsspanne)
• Erdung: Unabhängige Erde für den Ausgang des Trenntransformators

3. Einphasige Schnellreferenztabelle

Hinweis: Die Berechnungen basieren auf 0,9 PF. Anpassen an die tatsächliche Lastcharakteristik.

III. Dreiphasige kVA-zu-Ampere-Umwandlung und technische Anwendungen

1. Netz-zu-Netz- vs. Netz-zu-Neutral-Spannung

Dreiphasige Systeme versorgen Industrieanlagen und große USV-Anlagen. Verstehen des Unterschieds zwischen Line-to-Line (VL−L) und Leitung-zu-Neutral (VL−N) ist die Spannung entscheidend:

• Leitung-zu-Leitung: Spannung zwischen den Phasen (z. B. 400V, 480V)
• Leitung-zu-Neutral: Spannung von Phase zu Nullleiter (z. B. 230V, 277V)

2. Drei-Phasen-Formeln erklärt

Linie-zu-Linie-Berechnung (am häufigsten):I=3×VL−L×PFS×1000=1.732×VL−L×PFS×1000

Line-to-Neutral-Berechnung (Sonderlasten):I=3×VL−N×PFS×1000

3. Industrielle Kalkulation Fallstudie

Fallstudie: 50KVA Trockenbauweise Spartransformator Auswahl

In einer Produktionsstätte werden CNC-Maschinen mit einem BKPOWER 50KVA Trockentransformator, 400V, 0,85 PF, betrieben.

Kalkulation: I=1.732×400×0.8550×1000​=588.950000​≈84.9A

Technische Hinweise:

• Spartransformatoren bieten einen höheren Wirkungsgrad als Isolationstypen (98% vs. 95%)
• Geeignet für unempfindliche Lastspannungstransformation
• Thermisches Überlastrelais erforderlich (85A Einstellung, passend zum Motoranlaufstrom)

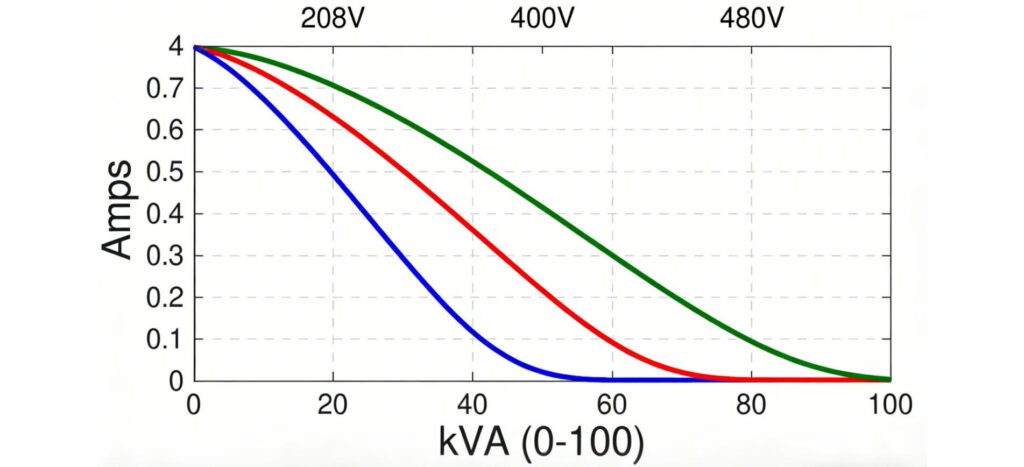

4. Dreiphasige Schnellreferenztabelle (0,8 PF)

IV. Koordinierte Auslegungsstrategie für USV und Transformatoren

1. USV-Typen und kVA-Anpassung

Anders USV-Strom Technologien erfordern unterschiedliche Überlegungen zum Transformator:

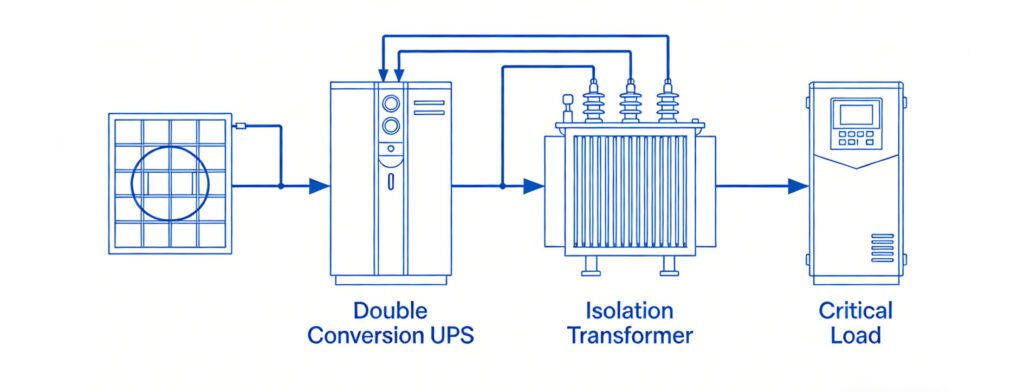

2. Verhältnis der Transformator-zu-USV-Kapazität

Goldene Regel: Transformatorleistung ≥ USV-Leistung × 1,25

Beispiel: Auslegung eines Trenntransformators für 80KVA Doppelte Konvertierung UPS

• USV-Scheinleistung: 80KVA
• Empfohlener Transformator: 100KVA (BKPOWER-Standard)
• Berechneter Strom (400V, 0,95 PF): I=1.732×400×0.95100×1000​≈151.9A

3. Oberschwingungsdämpfung und K-Faktor-Transformatoren

Modern USV-Anlagen Die Verwendung von IGBT-Gleichrichtern verbessert den Leistungsfaktor, erzeugt aber hochfrequente Oberschwingungen. Für THD >5% bitte angeben:

• K-Faktor-Transformatoren: Konzipiert für nichtlineare Lasten, bewältigen die K-13 oder K-20 Nennwerte Oberschwingungsströme ohne Überhitzung
• Geschirmte Trenntransformatoren: Unterdrückung von Gleichtaktstörungen für empfindliche medizinische Geräte

V. Häufige Fehler bei der Größenbestimmung und Lösungen

1. Fehler 1: Einschaltstrom ignorieren

Motorlasten ziehen beim Start das 5-7fache des Nennstroms. Die Bemessung von Transformatoren allein nach dem Dauerstrom führt zu einem Spannungsabfall, der den USV-Bypass oder den Transformatorschutz auslöst.

Lösungen:

• Geben Sie an. Sanftanlasser oder Antriebe mit variabler Frequenz (VFD)
• Überdimensionierung von Transformatoren um mindestens 30%
• Wählen Sie für häufiges Einschalten Trockentransformatoren mit hoher Kurzzeit-Überlastbarkeit

2. Fehler 2: Verwechslung von kVA mit kW

Anwender setzen häufig die Geräteleistung (kW) mit der Transformatorleistung (kVA) gleich und ignorieren dabei die Auswirkungen des Leistungsfaktors.

Richtiger Ansatz: SkVA=PFPkW​​

Beispiel: 50kW Motorlast (0,8 PF) erfordert: S=0.850=62.5kVA→Wählen Sie eine 63KVA oder 75KVA Einheit

3. Fehler 3: Vernachlässigung von Umweltfaktoren

Die Nennwerte von Trockentransformatoren gehen von einer Umgebungstemperatur von 40°C aus. Hohe Temperaturen oder Höhenlagen erfordern ein Derating:

VI. BKPOWER Trocken-Transformator Auswahlhilfe

1. 10-100KVA Produktpalette

Basierend auf diesen Berechnungsgrundlagen bietet BKPOWER umfassende Lösungen für Trockentransformatoren an:

Spartransformatoren in Trockenbauweise (10-100KVA)

• Spannungsklassen: 380V/400V/415V/480V
• Verbindung: Dyn11 oder Yyn0
• Wirkungsgrad: ≥98%
• Anwendungen: Spannungsumwandlung, Energieeinsparung, Motorstart

Trocken-Trenntransformator-Serie (10-100KVA)

• Isolierung: Klasse F oder H
• Durchschlagfestigkeit: 3kV/1min
• Anwendungen: Medizinische IT-Systeme, Rechenzentren, industrielle Automatisierung

2. Technische Unterstützung und Anpassung

Für spezielle Anwendungen (Schifffahrt, Windkraft, Schienenverkehr) bietet BKPOWER:

• Kundenspezifische Spannungskombinationen
• K-Faktor Oberschwingungsfestigkeitskonzepte
• IP-Schutzklassen-Upgrades (bis zu IP54)
• Temperaturüberwachung und intelligente Frühwarnsysteme

VII. Schlussfolgerung und Aktionspunkte

Genaue kVA in Ampere umrechnen ist die Grundlage für einen zuverlässigen Betrieb des Stromnetzes. Ob beim Konfigurieren Online UPS für Rechenzentren oder bei der Auswahl von Trockentransformatoren für industrielle Leitungen sollten Sie diese Grundsätze beachten:

• Reservieren Sie immer 20-25% Sicherheitsspanne
• Unterscheidung zwischen einphasigen und dreiphasigen Berechnungen
• Berücksichtigung der Auswirkungen des Leistungsfaktors auf den tatsächlichen Strom
• Oberschwingungsdämpfung für nichtlineare Lasten planen
• Anwendung von Reduktionsfaktoren für Umweltbedingungen

BKPOWER's Trockener Spartransformator 10-100KVA und Trenntransformator Serie, kombiniert mit Präzisionsauslegungswerkzeugen und technischer Unterstützung, bieten zuverlässigen Schutz für Ihre kritischen Stromversorgungsanwendungen.
