Принципы и сравнение линейно-интерактивных/онлайновых/офлайновых ИБП

СОВЕТЫ：Эта статья посвящена двум основным устройствам защиты электропитания: Системы бесперебойного питания и стабилизаторы напряжениясистематически анализируя принципы работы и функциональные различия трех типов Системы бесперебойного питания (линейно-интерактивные, онлайн и офлайн), при этом уточняется ключевая роль стабилизаторы напряжения (таких как стабилизаторы переменного напряжения и бесконтактные стабилизаторы напряжения) в регулировании напряжения. Сравнивая время переключения, точность измерения напряжения и сценарии применения трех Системы бесперебойного питанияи сочетая взаимодополняющие характеристики стабилизаторы напряженияВ нем содержатся профессиональные рекомендации по выбору оборудования для различных сценариев потребностей (от домашних офисов до центров обработки данных), помогающие читателям понять, как построить комплексное решение по защите электропитания путем скоординированного использования Системы бесперебойного питания и стабилизаторы напряжения.

An Источник бесперебойного питания (ИБП)-также широко известная как Система бесперебойного питания или Источник бесперебойного питания-электрическая система, предназначенная для обеспечения аварийного питания нагрузок при отказе источника входного питания или сети. Она служит практически мгновенной защитой от перебоев в подаче электроэнергии, обеспечивая работоспособность критически важного оборудования. В современном ландшафте защиты электропитания системы ИБП делятся на три типа: Line-interactive UPS, Online UPS и Offline UPS (все они подпадают под более широкий термин Источники бесперебойного питания). Хотя системы ИБП ориентированы на непрерывное питание во время перебоев, они часто работают в тандеме с Стабилизаторы напряжения (например Стабилизаторы напряжения питания, Стабилизаторы переменного напряжения, или Автоматические стабилизаторы напряжения) для борьбы с колебаниями напряжения - ключевое различие в решениях по защите электропитания. В данной статье проводится подробный анализ и сравнение этих трех Система бесперебойного питания типы с точки зрения принципов работы, основных функций, преимуществ, недостатков и применимых сценариев, а также с учетом ключевых отраслевых терминов для обеспечения профессионального руководства при выборе модели.

I. Принципы работы трех типов систем ИБП

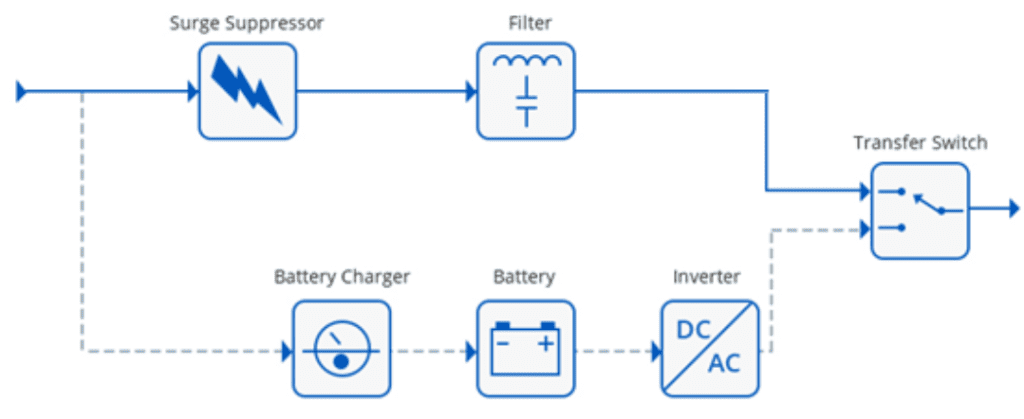

1. Автономный ИБП - источник бесперебойного питания начального уровня для базовой защиты

Автономный ИБП, обычно называемый "резервным ИБП", - это экономически эффективное устройство. Источник бесперебойного питания где нагрузка питается непосредственно от сети во время нормальной работы. Критические компоненты Система бесперебойного питания-включая зарядное устройство, аккумулятор и инвертор (устройство, преобразующее постоянный ток в переменный, в отличие от автономного устройства). Инверторы используемые для общего преобразования энергии) - остаются в "автономном" состоянии ожидания.

Конкретная схема работы выглядит следующим образом: Когда напряжение в сети стабильно, зарядное устройство остается подключенным к сети, чтобы поддерживать батарею в полностью заряженном состоянии, обеспечивая готовность к чрезвычайным ситуациям. Если напряжение в сети пропадает (например, при отключении электричества) или выходит за установленные пределы (обычно ±15% - ±20% от номинального напряжения), немедленно срабатывает встроенный переключатель. Этот переключатель перенаправляет путь питания к инвертору, который преобразует постоянный ток от батареи в переменный для питания критически важных нагрузок. В отличие от Стабилизаторы напряжения (например Стабилизаторы напряжения для серводвигателей которые динамически регулируют напряжение), автономные ИБП не регулируют напряжение во время нормальной работы - они вмешиваются только при сбоях в сети.

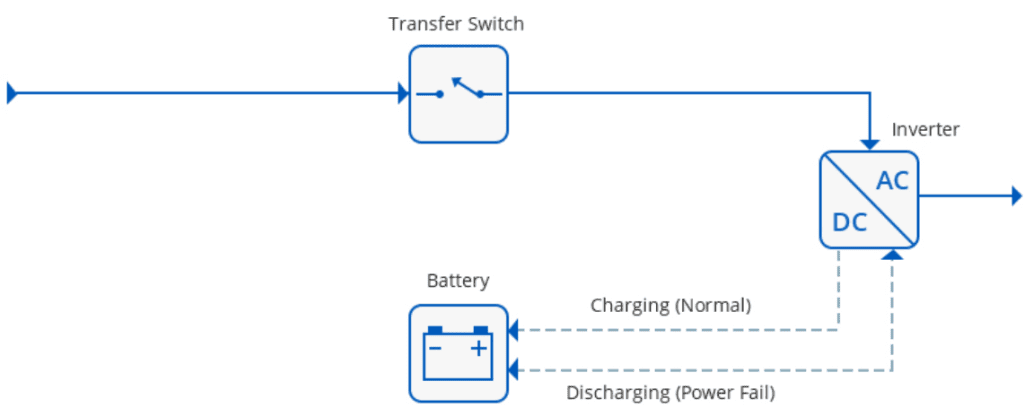

2. Линейно-интерактивный ИБП - система ИБП среднего уровня с регулированием напряжения

Линейно-интерактивный ИБП - это универсальный Источник бесперебойного питания сочетает в себе базовую защиту от перебоев и ограниченные возможности регулировки напряжения, что позволяет преодолеть разрыв между простым автономным ИБП и продвинутым онлайн-ИБП. Определяющей особенностью этого Система бесперебойного питания Инвертор постоянно находится в режиме "онлайн", что позволяет ему гибко переключаться между режимами зарядки и питания.

При нормальном питании инвертор работает в обратном режиме: вместо питания нагрузки он выполняет функцию зарядного устройства для поддержания заряда батареи. Такая конструкция не только обеспечивает быстрое реагирование на перебои, но и позволяет осуществлять базовую коррекцию напряжения, подобно упрощенному Автоматический стабилизатор напряжения. Если напряжение в сети падает (пониженное напряжение) или повышается (повышенное напряжение) в определенном диапазоне, ИБП использует встроенный автотрансформатор для регулировки напряжения, что позволяет избежать ненужной активации батареи. При полном отключении электросети переключатель быстро отключает цепь зарядки, и инвертор переключается в прямой режим, преобразуя постоянный ток батареи в переменный ток для нагрузки. Это Источник бесперебойного питания Он более адаптивен, чем автономный ИБП, но не обладает точностью специализированного ИБП. Стабилизаторы напряжения (например, Бесконтактные стабилизаторы напряжения или Бесконтактные стабилизаторы напряжения которые регулируют напряжение без механических частей).

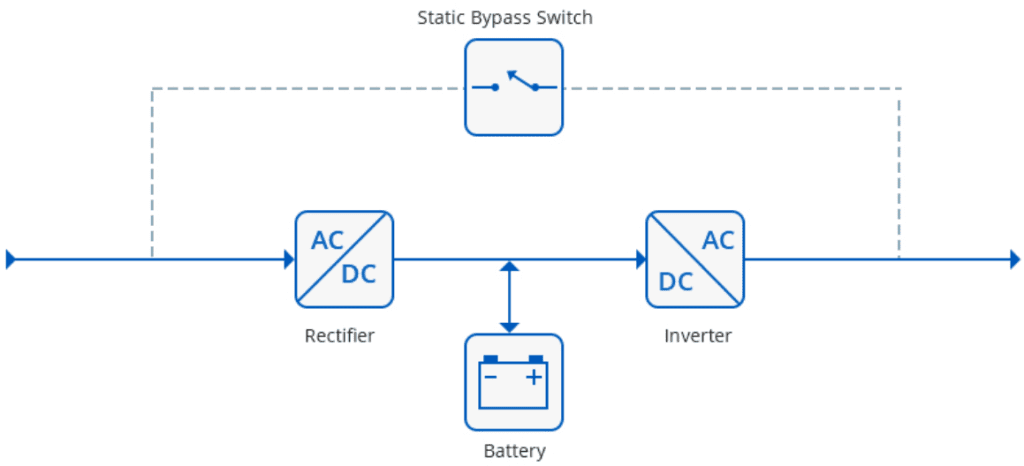

3. Онлайн ИБП - источник бесперебойного питания премиум-класса для критически важных нагрузок

Онлайн ИБП (также называемый "ИБП с двойным преобразованием") - это самый современный Система бесперебойного питанияОни предназначены для обеспечения "чистого, непрерывного питания" критически важного оборудования. Этот Источник бесперебойного питания Использует процесс "двойного преобразования" - AC → DC → AC - для полной изоляции нагрузки от колебаний сети, что делает его гораздо более надежным, чем автономные и линейно-интерактивные ИБП.

Рабочий процесс этого Источник бесперебойного питания состоит из двух основных этапов: Во-первых, выпрямитель преобразует входящее переменное напряжение в постоянное. Часть этого постоянного тока заряжает резервную батарею, а остальная часть направляется непосредственно в инвертор. Во-вторых, инвертор преобразует стабильный постоянный ток обратно в стандартный переменный (например, 120В/230В) для питания нагрузки. В отличие от других типов ИБП, онлайн-ИБП никогда не использует сеть напрямую - даже когда она стабильна. Это означает, что нулевое время переключения во время сбоя в сети: аккумулятор просто берет на себя питание инвертора, обеспечивая отсутствие перебоев в работе. Для критически важных сред, таких как центры обработки данных или больницы, это Система бесперебойного питания часто используется в паре с высокоточным Напряжение стабилизаторы (например Стабилизаторы переменного напряжения) для дальнейшего повышения качества электроэнергии, хотя сам ИБП уже обеспечивает превосходное регулирование напряжения по сравнению с большинством автономных стабилизаторов.

II. Сравнение основных функций трех систем ИБП

Хотя все три Система бесперебойного питания Типы защищают от перебоев в электросети, но их характеристики существенно различаются в таких областях, как защита от перенапряжения, регулировка напряжения и скорость реакции - особенно в сравнении с Стабилизаторы напряжения и автономный Инверторы. Ниже приводится подробное сравнение:

1. Защита от импульсных перенапряжений и шумов (в сравнении со стабилизаторами напряжения)

Все три Источник бесперебойного питания Типы включают в себя базовое подавление перенапряжений и фильтрацию сетевых помех для защиты оборудования от перенапряжений, вызванных молниями, электромагнитных помех (EMI) и радиочастотных помех (RFI). Однако:

• Автономный источник бесперебойного питания: Обеспечивает только базовую защиту. При нормальной работе нагрузка напрямую подключена к сети, поэтому на нее могут воздействовать высокочастотные помехи или переходные скачки напряжения - в отличие от Бесконтактные стабилизаторы напряжения которые непрерывно фильтруют шум.
• Линейно-интерактивный ИБП: Обеспечивает улучшенную фильтрацию благодаря постоянно включенному инвертору, снижая шум более эффективно, чем автономные ИБП, но не так тщательно, как специализированные. Стабилизаторы напряжения питания.
• Онлайновый источник бесперебойного питания: Обеспечивает полную защиту. Процесс двойного преобразования полностью изолирует нагрузку от сети, отфильтровывая все всплески, шумы и гармоники, что соответствует или превосходит характеристики высококлассных устройств. Стабилизаторы напряжения.

2. Время переключения батарей (критически важно для надежности ИБП)

Время переключения - задержка между отключением сети и активацией батареи - является ключевым показателем для Источник бесперебойного питания эффективность, особенно для чувствительного оборудования:

• Автономный источник бесперебойного питания: Требуется 2-10 мс для переключения, так как в нем используется механический переключатель. Такая задержка может привести к потере данных или отключению таких устройств, как медицинские мониторы.
• Линейно-интерактивный ИБП: Сокращает время переключения до 2-4 мс, поскольку инвертор уже включен в сеть. Этого достаточно для большинства офисного оборудования (например, серверов), но не для сверхчувствительного промышленного оборудования.
• Онлайновый источник бесперебойного питания: Имеет нулевое время переключения-инвертор питает нагрузку непрерывно, что делает его единственным подходящим вариантом. Источник бесперебойного питания для критически важных систем, таких как медицинские приборы в отделениях интенсивной терапии или серверы в центрах обработки данных.

3. Регулирование напряжения (в сравнении со специализированными стабилизаторами напряжения)

Регулирование напряжения направлено на устранение пониженного и повышенного напряжения, а также колебаний - область, в которой Источники бесперебойного питания сильно отличаются от Стабилизаторы напряжения:

• Автономный источник бесперебойного питания: Нет активной регулировки напряжения. Он использует батарею только тогда, когда напряжение выходит за экстремальные пределы, что делает его непригодным для использования в местах с нестабильной сетью (в отличие от Стабилизаторы напряжения для серводвигателей которые динамически регулируют напряжение).
• Линейно-интерактивный ИБП: Использует автоматическую регулировку напряжения (AVR) для настройки напряжения в пределах ±8%-15% от номинального. Это снижает расход батареи, но менее точно, чем Автоматические стабилизаторы напряжения (которые обычно регулируются в пределах ±1%-5%).
• Онлайновый источник бесперебойного питания: Обеспечивает точное регулирование (±2%-3% от номинала) за счет двойного преобразования, а также коррекцию отклонений частоты (±0,1 Гц). Эти характеристики превосходят большинство Стабилизаторы переменного напряжениячто делает его идеальным для прецизионного оборудования.

4. Защита от распространенных проблем с питанием

В приведенной ниже таблице сравнивается, как каждый Система бесперебойного питания справляется с типичными проблемами питания, а также Стабилизаторы напряжения для справки:

Примечание: "√" = Обеспечивает защиту; "×" = Не защищает. Источники бесперебойного питания сфокусированы на защите от перебоев, в то время как Стабилизаторы напряжения специализируются на регулировке напряжения.

III. Преимущества и недостатки трех систем ИБП

1. Автономный ИБП - экономичный источник бесперебойного питания

Преимущества

• Высокая эффективность: 95%-98% эффективность при нормальной работе, так как работает только зарядное устройство (меньшие потери энергии, чем у других Источники бесперебойного питания).
• Низкая стоимость: Самый доступный Источник бесперебойного питания Тип, идеально подходящий для пользователей с ограниченным бюджетом (например, для домашних офисов).
• Простое управление: Не требует сложной настройки - работает "из коробки", с минимальным обслуживанием.

Недостатки

• Ограниченная защита: Нет регулировки напряжения или коррекции частоты, что делает его непригодным для нестабильной сети (в отличие от Бесконтактные стабилизаторы напряжения).
• Медленное переключениеЗадержка в 2-10 мс чревата потерей данных для чувствительного оборудования.
• Воздействие нагрузки: Прямое подключение к сети во время нормальной работы делает оборудование уязвимым к скачкам напряжения и помехам.

2. Линейно-интерактивный ИБП - сбалансированная система ИБП

Преимущества

• Функция AVR: Уменьшает расход батареи за счет регулировки напряжения, продлевая срок службы батареи (ключевое преимущество по сравнению с автономным режимом). Источник бесперебойного питания).
• Быстрое переключение: отклик 2-4 мс, подходит для большинства офисного оборудования и оборудования для малого бизнеса.
• Умеренная стоимость: Более доступный по цене, чем онлайн ИБП, с лучшей защитой, чем у автономных моделей.

Недостатки

• Пределы пропускной способности: Обычно 0,5-5 кВА - не подходит для больших нагрузок (в отличие от мощных онлайн Системы бесперебойного питания).
• Без коррекции частоты: Не справляется с отклонениями частоты, требуя сопряжения с Стабилизаторы напряжения в некоторых регионах.
• Ограниченная фильтрация гармоник: Не может устранить гармоники, которые могут вывести из строя прецизионное оборудование.

3. Онлайн ИБП - источник бесперебойного питания премиум-класса

Преимущества

• Нулевое прерывание: Отсутствие задержки переключения, что очень важно для оборудования, спасающего жизни или приносящего доход.
• Превосходное качество электроэнергии: Чистый синусоидальный выход (THD ≤3%) и точная регулировка, превосходящая большинство Стабилизаторы напряжения.
• Полная защита: Защищает от всех проблем с электропитанием (скачки напряжения, шумы, гармоники, отклонения частоты).

Недостатки

• Высокая стоимость: Дорогие первоначальные инвестиции и обслуживание - до 3 раз дороже автономных ИБП.
• Низкая эффективность: 80%-90% КПД за счет постоянного двойного преобразования (более высокие счета за электроэнергию).
• Большой размер: Требует места для установки систем охлаждения, в отличие от компактных Бесконтактные стабилизаторы напряжения или небольшие модели ИБП.

IV. Применимые сценарии для трех систем ИБП

1. Автономный ИБП - идеально подходит для базовых источников бесперебойного питания

• Целевые пользователи: Домашние пользователи, SOHO (Small Office/Home Office) и экономные малые предприятия.
• Типовое оборудование: Персональные компьютеры, маршрутизаторы, принтеры и небольшие системы EPABX.
• Дополнительные продукты: В паре с Стабилизаторы переменного напряжения в районах с нестабильной сетью для устранения перепадов напряжения.

2. Линейно-интерактивный ИБП - подходит для обеспечения питания ИБП среднего уровня

• Целевые пользователи: Малые и средние предприятия (SME), серверные комнаты на уровне отделов и розничные магазины.
• Типовое оборудование: Департаментские серверы, POS-системы и сетевые коммутаторы.
• Дополнительные продукты: Работает с базовыми Стабилизаторы напряжения питания для улучшения регулирования напряжения в районах с плохой сетью.

3. Онлайновый ИБП - критически важен для систем ИБП высокого класса

• Целевые пользователи: Центры обработки данных, больницы, финансовые учреждения и промышленные объекты.
• Типовое оборудование: Медицинские устройства ICU, серверы баз данных, промышленные контроллеры и компьютерные томографы.
• Дополнительные продукты: Часто в паре с Стабилизаторы напряжения для серводвигателей или Бесконтактные стабилизаторы напряжения для сверхстабильного питания в жестких промышленных условиях.

V. Сводная таблица параметров ядра

VI. Резюме и рекомендации по отбору

1. Соответствие требованиям нагрузки:
   • Для базовых устройств (например, домашних ПК) выберите автономный режим. Источники бесперебойного питания (экономичный).
   • Для офисных серверов или POS-систем выбирайте линейно-интерактивные Источник бесперебойного питания (баланс между защитой и стоимостью).
   • Для критически важного оборудования (например, медицинских приборов) выбирайте онлайн Источник бесперебойного питания (нулевой риск прерывания).
2. Учитывайте условия сети:
   • В местах с нестабильным напряжением используйте ИБП в паре с Стабилизаторы напряжения (например, Бесконтактные стабилизаторы напряжения для низкого уровня обслуживания).
   • В регионах с частыми отклонениями частоты надежную защиту могут обеспечить только онлайн ИБП.
3. Баланс стоимости и ценности:
   • Избегайте чрезмерного инвестирования (например, используя онлайн ИБП для дома ) или недостаточная защита (например, использование автономных ИБП для серверов).
   • Учитывайте долгосрочные затраты: Онлайновые ИБП имеют более высокие первоначальные затраты, но снижают риск простоя критически важных операций.

Интегрируя Система бесперебойного питания возможности с напряжением, регулирующим силу Стабилизаторы напряженияПредприятия могут создавать комплексные решения по защите электропитания, отвечающие их уникальным потребностям.
