Alimentation sans coupure : architecture à fréquence réseau

CONSEILS : L'alimentation sans coupure (UPS) est la pierre angulaire de la protection électrique industrielle. Découvrez l'architecture à double conversion et les modes de fonctionnement des onduleurs BKPOWER fonctionnant à la fréquence du réseau.

Ⅰ. L'essence même de l'alimentation sans coupure : bien plus qu'une simple batterie de secours

Pour beaucoup, la notion d’alimentation sans coupure (ASC) se résume à “ une commutation automatique sur batterie en cas de coupure de courant ”. Cette perception ne décrit que le fonctionnement d’un onduleur « hors ligne », alors que la valeur ajoutée d’un onduleur « en ligne » de qualité industrielle va bien au-delà.

Un véritable onduleur (UPS) est un système électronique de puissance de précision intégrant gestion de la qualité de l'énergie, protection par isolation électrique et commutation à zéro alimentation de secours. Opter pour le BKPOWER Onduleur BK-GH33 à fréquence réseau À titre d'exemple, son architecture interne comprend sept modules principaux : redresseur, bus CC, onduleur, commutateur de dérivation statique, commutateur de dérivation de maintenance, banc de batteries et unité de commande intelligente. Ces modules fonctionnent de concert pour garantir que les charges fonctionnent toujours dans un environnement d'alimentation propre, stable et isolé, quel que soit l'état du réseau électrique.

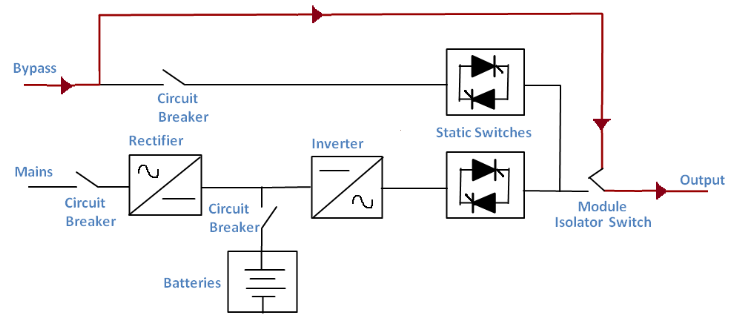

II. Explication du circuit d'alimentation d'un onduleur en ligne à double conversion

BKPOWER à fréquence du réseau UPS emploie topologie en ligne à double conversion (CA-CC-CA), défini par la norme CEI 62040-3 comme le mode VFI (indépendant de la tension et de la fréquence) — la classe de protection la plus élevée parmi les topologies d'onduleurs.

1. Mode d'alimentation normal : double conversion redresseur-onduleur

Lorsque la tension et la fréquence du réseau se situent dans des plages acceptables, le courant circule selon le schéma suivant :

• Disjoncteur d'entrée: Alimenté par le réseau triphasé 380 V, avec protection contre les surintensités
• Redresseur: Convertit le courant alternatif en courant continu. L'onduleur BKPOWER fonctionnant à la fréquence du réseau utilise un redressement à commande par phases à base de thyristors (SCR) ou un redressement à haute fréquence à base d'IGBT, fournissant une tension de bus continu stable (généralement de 384 Vcc ou plus).
• Condensateurs de bus CC: Lisse la tension continue redressée, absorbe les interférences par impulsions instantanées et fournit une tension de charge d'entretien aux batteries
• Banque de batteries: Raccordé en parallèle au bus CC, toujours à pleine charge et prêt à fonctionner en veille
• Onduleur: Utilise des modules de puissance IGBT et la technologie SPWM (modulation de largeur d'impulsion sinusoïdale) pour convertir la tension du bus CC en courant alternatif sinusoïdal pur
• Sortie Transformateur d'isolation: Caractéristique distinctive des onduleurs BKPOWER fonctionnant à la fréquence du réseau. Le transformateur assure une isolation électrique totale entre l'entrée et la sortie, tout en effectuant une conversion de niveau de tension (par exemple, 384 V CC → 380 V CA).
• Interrupteur statique: Relie la sortie de l'onduleur à la charge, temps de transfert < 4 ms

Point clé : Dans ce mode, la charge est totalement isolée du réseau électrique. Les harmoniques, les surtensions et les creux de tension provenant du réseau sont filtrés à la fois par l'étage redresseur et par l'étage onduleur, ce qui permet d'obtenir une onde sinusoïdale pure avec une distorsion inférieure à 3%.

2. Mode batterie : prise de relais transparente sans transfert

En cas de coupure du réseau électrique ou lorsque les paramètres du réseau dépassent les limites de tolérance (par exemple, chute de tension > 20%, écart de fréquence > ± 2 Hz) :

• Le redresseur s'arrête automatiquement, mettant ainsi fin à la consommation d'électricité provenant du réseau.
• Le parc de batteries alimente directement l'onduleur via le bus CC, avec temps de transfert de 0 ms
• L'onduleur continue de fournir un courant alternatif stable ; la charge ne s'en rend absolument pas compte.
• Lorsque le courant revient, le redresseur redémarre et recharge simultanément la batterie

Principe de mise en œuvre « zéro transfert » : Comme l'onduleur fonctionne en permanence (contrairement aux onduleurs hors ligne), l'alimentation par batterie ne nécessite pas de “ démarrage ” de l'onduleur, mais seulement un changement de source d'énergie (du redresseur à la batterie). Il n'y a donc aucun temps de commutation.

3. Mode « bypass » : filet de sécurité en cas de surcharge et de dysfonctionnement

Le mode bypass est la “ soupape de sécurité ” de l'onduleur ; il se déclenche automatiquement dans les situations suivantes :

• Surcharge de l'onduleur: La charge dépasse la capacité nominale du variateur (par exemple, courant d'appel au démarrage du moteur)
• Défaut de l'onduleur: Surchauffe du module IGBT ou anomalie du variateur
• Maintenance interne: Une commutation manuelle est nécessaire lors de l'intervention sur l'unité principale de l'onduleur

Le contournement comporte deux niveaux :

• By-pass statique: Commutateur à semi-conducteurs composé de thyristors (SCR), temps de commutation automatique < 4 ms (1/4 de cycle de fréquence du réseau). Lors de la commutation, la sortie de l'onduleur et le réseau doivent être synchronisés (même fréquence et même phase), faute de quoi un courant de circulation se produira.
• Contournement pour maintenance: Disjoncteur mécanique ou commutateur rotatif servant à isoler complètement l'onduleur pour les opérations de maintenance. Avant d'effectuer la commutation, assurez-vous que le bypass statique est déjà fermé afin d'éviter toute interruption de l'alimentation de la charge.

Avertissement important : En mode bypass, la charge est directement alimentée par le réseau électrique, ce qui entraîne la perte de la protection offerte par l'onduleur. En cas de coupure simultanée du réseau, la charge se retrouvera sans alimentation. Par conséquent, le mode bypass ne sert qu'à assurer une transition temporaire et ne doit pas être utilisé à long terme.

Ⅲ. Différences d'architecture : onduleurs à fréquence du réseau vs onduleurs haute fréquence

Les onduleurs BKPOWER fonctionnant à la fréquence du réseau (série BK-GH33) et les onduleurs classiques à haute fréquence présentent des différences architecturales fondamentales :

Conclusion principale : Le transformateur d'onduleur à fréquence réseau n'est pas seulement un élément de conversion de tension : c'est également une barrière d'isolation électrique et un tampon d'absorption des pics de courant. Dans les environnements industriels, le démarrage des moteurs, qui génère des pics de courant de 5 à 7 fois supérieurs au courant nominal, peut endommager les modules IGBT des onduleurs à haute fréquence, tandis que les transformateurs à fréquence réseau absorbent ces pics sans difficulté.

Ⅳ. Fonctions de gestion de la qualité de l'alimentation des alimentations sans coupure (ASI)

Un onduleur moderne n'est pas seulement une source d'alimentation de secours : c'est un dispositif complet de gestion de la qualité de l'énergie. L'onduleur BKPOWER fonctionnant à la fréquence du réseau filtre le courant du réseau grâce aux mécanismes suivants :

1. Suppression des harmoniques

Les redresseurs traditionnels à 6 impulsions génèrent des harmoniques du courant d'entrée (THDi) d'environ 30%, ce qui pollue le réseau. Les modèles haut de gamme de BKPOWER utilisent des redresseurs à 12 impulsions avec des transformateurs à déphasage, ce qui réduit le THDi en dessous de 10% ; ou bien ils recourent à un redressement actif par IGBT avec la technologie PFC, permettant d'atteindre un THDi <5% et un facteur de puissance de 0,99.

2. Régulation de tension

L'onduleur utilise une régulation PWM en boucle fermée pour stabiliser la tension de sortie dans une plage de ±1%, sans être affecté par les fluctuations du réseau électrique. Même lorsque la tension du réseau varie de ±20%, la tension côté charge reste constante.

3. Stabilité de fréquence

La fréquence de sortie de l'onduleur est contrôlée avec précision par des oscillateurs à quartz internes (50 Hz ± 0,11 TP3T), totalement découplés de la fréquence du réseau électrique. Pour les instruments de précision et les équipements de communication, cette caractéristique est essentielle.

4. Filtrage du bruit en mode commun

Les transformateurs d'isolation des onduleurs à fréquence réseau atténuent naturellement le bruit en mode commun (tension neutre-terre, interférences haute fréquence). Le BKPOWER Série BK-GH33 Le transformateur d'isolement atténue le bruit en mode commun de plus de 60 dB, protégeant ainsi les équipements sensibles tels que les automates programmables et les appareils médicaux.

Ⅴ. Gamme d'onduleurs BKPOWER à fréquence réseau et compatibilité avec les applications
