O que é o fator de potência?

DICAS: O fator de potência mede a eficácia com que a energia elétrica se transforma em trabalho útil nos circuitos de corrente alternada. A correção do fator de potência reduz o desperdício de potência reativa, diminui as penalizações da empresa de eletricidade em até 25% e prolonga a vida útil do equipamento. Para instalações industriais com motores, transformadores e sistemas UPS, melhorar o fator de potência de 0,80 para 0,95 pode eliminar milhares em penalizações anuais, ao mesmo tempo que liberta até 20% de capacidade elétrica adicional.

I. Compreender o fator de potência: a base da eficiência elétrica

1. O que é o fator de potência?

O fator de potência (FP) é um número adimensional compreendido entre 0 e 1. Mede a relação entre a potência real e a potência aparente num circuito de corrente alternada (CA). A potência real realiza trabalho efetivo. A potência aparente representa a potência total que o sistema tem de fornecer.

A fórmula é simples:

Fator de potência = Potência real (kW) ÷ Potência aparente (kVA)

Um fator de potência de 1,0 (unidade) significa que toda a potência fornecida realiza trabalho útil. Um fator de potência de 0,80 significa que 20% da potência é desperdiçada sob a forma de potência reativa.

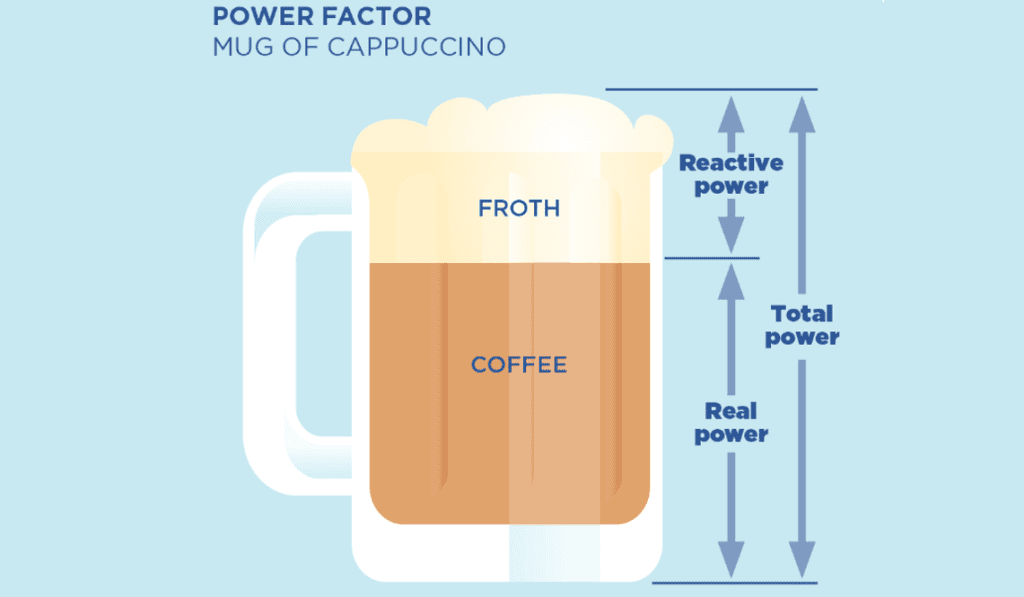

[IMAGEM 1: Analogia do fator de potência com o cappuccino]

Pense no fator de potência como um cappuccino. O café é a potência ativa. A espuma é a potência reativa. A chávena cheia é a potência aparente. Paga-se pela chávena cheia. Mas só se bebe o café. A correção do fator de potência remove a espuma.

2. Os três tipos de energia elétrica

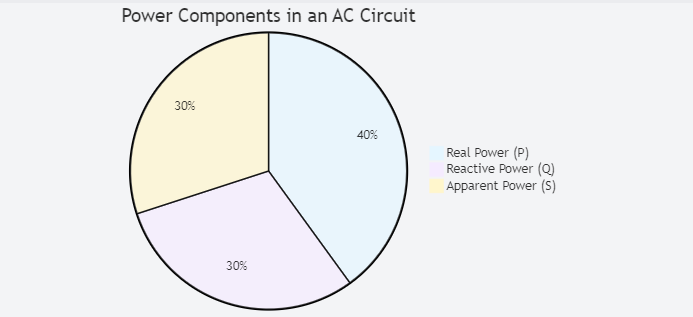

Cada circuito de corrente alternada contém três componentes de potência:

Potência real (P) — medida em quilowatts (kW). Esta potência realiza trabalho efetivo. É ela que faz funcionar motores, luzes, aquecedores e computadores. A potência efetiva é faturada em quilowatts-hora (kWh).

Potência reactiva (Q) — medida em quilovolt-amperes reativos (kVAR). Esta potência cria campos magnéticos em equipamentos indutivos. Não realiza qualquer trabalho útil. No entanto, a rede elétrica tem de a fornecer na mesma. A potência reativa oscila entre a fonte e a carga.

Potência aparente (S) — medida em quilovolt-amperes (kVA). Trata-se da soma vetorial da potência ativa e da potência reativa. Representa a potência total que o gerador, o transformador e os cabos têm de suportar.

3. O Triângulo do Poder

Os engenheiros visualizam estas relações através do triângulo da potência. A potência ativa constitui a base horizontal. A potência reativa constitui o lado vertical. A potência aparente é a hipotenusa.

A relação segue o teorema de Pitágoras:

S² = P² + Q²

Este triângulo mostra por que razão um baixo fator de potência é dispendioso. Para a mesma potência ativa (P), uma potência reativa (Q) mais elevada aumenta a potência aparente (S). A infraestrutura elétrica deve ser dimensionada para S, e não apenas para P.

4. Intervalos do fator de potência e o que significam

A maioria das instalações industriais sem correção do fator de potência opera com um fator de potência compreendido entre 0,75 e 0,85. Isto gera custos ocultos substanciais.

II. Por que é que o fator de potência é importante: os argumentos económicos a favor da correção

1. Impacto financeiro: multas das empresas de serviços públicos e encargos de consumo

As empresas de serviços públicos em todo o mundo aplicam penalizações em caso de baixo fator de potência. Os limiares comuns para a aplicação de penalizações variam entre 0,85 e 0,95. Quando as instalações da sua empresa ficam abaixo desse limiar, são aplicadas penalizações.

Os métodos de cálculo das penalizações variam:

Método A: Taxa de consumo ajustada

• Fórmula: Procura ajustada = Procura real × (Limiar de PF ÷ PF real)
• Exemplo: procura de 500 kW com um fator de potência de 0,80 e um limiar de 0,90
• Procura ajustada: 500 × (0,90 ÷ 0,80) = 562,5 kW
• Excesso de procura: 62,5 kW
• Com uma taxa de procura de $12/kW: Penalização de $750 por mês = $9 000 por ano

Método B: Cobrança por excesso de kVAR

• As empresas de serviços públicos cobram $2–8 por cada kVAR em excesso, mensalmente
• Uma instalação com 150 kW e um fator de potência de 0,72 gera 145 kVAR
• Permitido com um limiar de 0,85: 93 kVAR
• Excesso: 52 kVAR
• A $0,10/kVAR: $5,28/mês = $63/ano (pequena instalação)

No caso das fábricas de média dimensão (600 kW), as multas podem atingir $20 000 por ano.

2. Impacto no equipamento: sobreaquecimento e redução da vida útil

Um baixo fator de potência aumenta a intensidade da corrente para a mesma potência real. Uma corrente mais elevada provoca:

• Excesso de calor nos condutores — As perdas I²R aumentam drasticamente
• Sobrecarga do transformador — o tamanho deve aumentar em 20–40%
• Sobreaquecimento do motor — o isolamento deteriora-se mais rapidamente
• Disparo indesejado do disjuntor — correntes mais elevadas acionam os dispositivos de proteção
• Quedas de tensão — avarias em equipamentos sensíveis

Uma instalação com um fator de potência de 0,70 consome 43% com maior corrente do que a mesma instalação com um fator de potência de 0,95. Isto quase duplica as perdas na linha.

3. Impacto na rede: capacidade e estabilidade do sistema

Um baixo fator de potência reduz a capacidade efetiva de toda a rede elétrica:

• Um transformador de 1 000 kVA fornece apenas 700 kW com um fator de potência de 0,70
• O mesmo transformador fornece 950 kW com um fator de potência de 0,95
• Ou seja, 36% de capacidade útil adicional sem substituir o equipamento

As empresas de serviços públicos repercutem estes custos de infraestruturas nos consumidores através de penalizações. A correção do fator de potência beneficia tanto a instalação como a rede em geral.

III. O que causa um baixo fator de potência? Identificar as causas

1. Cargas indutivas: os principais culpados

Os equipamentos indutivos necessitam de potência reativa para criar campos magnéticos:

• Motores de indução — normalmente 0,75–0,85 PF em plena carga; pior em carga parcial
• Transformers — especialmente unidades de grandes dimensões que funcionam com carga reduzida
• Equipamento de soldadura — altamente indutivo, PF muito baixo
• Balastros para iluminação fluorescente — os balastros magnéticos mais antigos apresentam um fator de potência (PF) de 0,50–0,60
• Fornos de arco — uma das piores cargas industriais em termos de fator de potência

2. Variadores de frequência (VFDs) e harmónicos

As instalações modernas utilizam variadores de frequência (VFD) para o controlo dos motores. Embora os VFD melhorem o controlo do processo, geram harmónicos. Os harmónicos interagem com os bancos de condensadores, criando problemas de ressonância.

Ao adicionar condensadores a uma rede com harmónicas:

• A impedância capacitiva interage com a impedância indutiva da fonte de alimentação
• Na frequência de ressonância paralela, a impedância atinge um pico acentuado
• Se a frequência de ressonância coincidir com uma harmónica (5.ª, 7.ª, 11.ª), a distorção aumenta
• Resultado: condensadores danificados, fusíveis queimados, distorção da tensão

Solução: Utilize reatores desajustados (indutores em série) dimensionados de forma a fazer com que a frequência de ressonância fique abaixo da 5.ª harmónica (abaixo dos 250 Hz em sistemas de 50 Hz).

3. Sistemas UPS e fator de potência

Os sistemas UPS afetam o fator de potência de duas formas:

Fator de potência de entrada: Como o UPS retira energia da rede elétrica. Os retificadores modernos atingem um fator de potência de entrada ≥0,99. Os sistemas mais antigos podem apresentar um fator de potência de entrada de 0,60–0,80, o que causa problemas a montante.

Fator de potência de saída: Qual é a potência real que o UPS consegue fornecer. Nos UPS mais antigos, com um fator de potência (PF) nominal de 0,8, uma unidade de 100 kVA fornece apenas 80 kW. Os UPS modernos, com fator de potência unitário (1,0), fornecem 100 kW a partir dos mesmos 100 kVA — 25% de capacidade útil adicional.

A alta frequência da BKPOWER UPS em linha características da série:

• Fator de potência de entrada > 0,99 (com filtro)
• Fator de potência de saída de 0,8 a 1,0, dependendo do modelo
• Topologia de dupla conversão para isolamento total
• THDv <2% com cargas lineares

IV. Como melhorar o fator de potência: métodos de correção comprovados

1. Bancos de condensadores: a solução padrão

Os condensadores são o método mais comum de correção do fator de potência. Fornecem potência reativa adiantada para anular a potência reativa atrasada proveniente de cargas indutivas.

Fórmula para o cálculo do tamanho:

kVAR necessários = kW × (tan θ₁ − tan θ₂)
Onde:
θ₁ = arccos(fator de potência atual)
θ₂ = arccos(fator de potência pretendido)

Exemplo: Melhorar o fator de potência (FP) de uma carga de 500 kW de 0,80 para 0,95

• tan(36,87°) = 0,750
• tan(18,19°) = 0,329
• kVAR = 500 × (0,750 − 0,329) = 210,5 kVAR
• Selecione o próximo tamanho padrão: 225 kVAR

2. Bancos de condensadores fixos vs. automáticos

Regra de seleção:

• Variação de carga <10% → Banco fixo
• Variação de carga >20% → Banco automático
• Vários turnos com cargas diferentes → Banco automático

3. Estratégias relativas ao local de instalação

Centralizado (Serviço Principal):

• Banco único na distribuição principal
• Instalação e manutenção simples
• Custo mais baixo
• Ideal para instalações de pequena e média dimensão (<1 000 kW)

Distribuídos (centros de carga):

• Vários bancos mais pequenos nos painéis de distribuição
• Reduz as correntes de alimentação e as perdas I²R
• Melhor regulação da tensão
• Ideal para instalações de grande dimensão com cargas distribuídas

Específico da carga (nos motores):

• Condensadores individuais em motores de grande potência (>50 HP)
• Correção mais eficiente na origem
• Reduz a corrente de alimentação do motor
• Ideal para instalações com poucos motores de grande porte

4. Correção ativa do fator de potência

Para instalações com um elevado teor de harmónicos, os sistemas ativos de correção do fator de potência (PFC) oferecem:

• Compensação da potência reativa em tempo real
• Capacidade de filtragem de harmónicos
• Sem risco de ressonância
• Resposta dinâmica às variações de carga

Os sistemas ativos custam $200–400/kVAR, mas proporcionam uma melhoria abrangente da qualidade da energia. O período de retorno do investimento situa-se entre 36 e 60 meses, mas inclui benefícios relacionados com a mitigação de harmónicos.

V. Soluções BKPOWER: Gestão integrada do fator de potência

1. Sistemas UPS com PFC integrado

A gama de UPS da BKPOWER aborda o fator de potência a vários níveis:

UPS online de alta frequência (Série BK-L11):

• Modelos monofásicos de 1–10 kVA
• Fator de potência de entrada > 0,99 com PFC ativo
• Topologia de dupla conversão
• Design compacto para escritório e indústria ligeira

UPS de frequência industrial (Série BK-G33):

• Modelos trifásicos de 10–800 kVA
• Isolamento elétrico robusto
• Elevada qualidade da potência de saída
• Concebido para ambientes industriais exigentes

UPS modular Sistemas:

• Escalável de 20 kVA a mais de 1 000 kVA
• Módulos substituíveis em funcionamento
• Opção de redundância N+1
• Ideal para centros de dados e infraestruturas críticas

2. Bancos de condensadores para correção do fator de potência

A BKPOWER oferece:

• Bancos de condensadores fixos para cargas constantes
• Bancos de condensadores automáticos com controladores digitais
• Bancos de condensadores desintonizados com reatores em série para ambientes com elevado teor de harmónicas
• Soluções concebidas à medida para requisitos específicos das instalações

3. Gestão Integrada da Energia

A abordagem da BKPOWER combina:

• Análise e medição da qualidade da energia
• Dimensionamento e instalação de bancos de condensadores
• Integração do sistema UPS
• Monitorização e manutenção contínuas

Esta abordagem integrada garante um fator de potência ideal em toda a instalação, e não apenas em pontos específicos.

VI. Cálculo do retorno sobre o investimento (ROI) da correção do fator de potência

1. Cálculo passo a passo do ROI

Passo 1: Medir o fator de potência atual

• Utilize as faturas de serviços públicos (valores em kW e kVA)
• Ou instale um analisador da qualidade da energia durante 1 a 4 semanas
• Faça a medição nos períodos de pico de procura, e não apenas com base na média

Passo 2: Calcular as penalizações atuais

• Identificar o limiar de utilidade (normalmente entre 0,85 e 0,95)
• Aplicar a fórmula de penalização da empresa de serviços públicos
• Penalização anual = Penalização mensal × 12

Passo 3: Determinar o fator de potência alvo

• 0,95 é a meta padrão do setor
• Proporciona uma margem acima dos limiares de penalização
• Evita o risco de correção excessiva

Passo 4: Dimensionamento do conjunto de condensadores

• Utilize a fórmula do kVAR acima
• Arredondar para o tamanho padrão imediatamente superior
• Verifique se o PF resultante está entre 0,95 e 0,98

Passo 5: Calcular o investimento e o prazo de recuperação

Período de retorno (meses) = Custo de instalação ÷ (Poupança anual em multas − Manutenção anual)

Exemplo:

• Penalização atual: $12 000/ano
• Instalação do condensador: $18 000
• Manutenção anual: $500
• Poupança anual: $12 000 − $500 = $11 500
• Período de recuperação: $18 000 ÷ $11 500 = 1,57 anos (19 meses)
• Retorno sobre o investimento (ROI) a 10 anos: 539%

2. Poupanças ocultas para além da eliminação das penalizações

A correção do fator de potência proporciona benefícios que vão além da poupança direta em multas:

3. Contexto de mercado

O mercado global de correção do fator de potência atingiu $2,45 mil milhões em 2026, a crescer a um ritmo de 6,51 TP3T CAGR. Os principais factores incluem:

• Aumento dos custos da energia
• Estruturas de penalizações mais rigorosas para os serviços públicos
• Expansão dos centros de dados (segmento com o crescimento mais rápido, com uma CAGR de 8,71 TP3T)
• Crescimento da automação industrial
• Requisitos de conformidade regulamentar (norma europeia EN 50160, normas do Departamento de Energia dos EUA)

A Ásia-Pacífico domina com Quota de mercado de 41,31 TP3T, impulsionado pela rápida industrialização na China e na Índia.

VII. Conclusão: Tome medidas relativamente ao fator de potência ainda hoje

O fator de potência não é apenas um parâmetro de engenharia. É uma medida direta da eficiência elétrica e um fator de custo significativo para instalações industriais e comerciais.

Pontos-chave:

• Um baixo fator de potência desperdiça capacidade e dá origem a penalizações por parte da empresa de eletricidade
• A correção para um fator de potência (PF) de 0,95 elimina penalizações e liberta capacidade da infraestrutura
• Os bancos de condensadores oferecem períodos de retorno do investimento de 6 a 24 meses
• Os sistemas UPS modernos com fator de potência unitário maximizam a capacidade útil
• Os ambientes com elevado teor de harmónicos exigem soluções com desafinação ou soluções ativas

A BKPOWER fornece soluções completas de correção do fator de potência. Desde bancos de condensadores até sistemas UPS de alta eficiência, ajudamos as instalações a otimizar a qualidade da energia, reduzir custos e prolongar a vida útil dos equipamentos.

Contacte a BKPOWER ainda hoje para uma avaliação gratuita do fator de potência e uma proposta de correção personalizada.
