Como a temperatura afeta o desempenho dos no-breaks industriais?

DICAS: Os sistemas UPS industriais enfrentam sérios desafios de desempenho em ambientes com altas temperaturas. Este artigo explora como a temperatura afeta o desempenho dos UPS industriais e por que a capacidade de operação a 50 °C é importante. Analisamos características críticas de projeto, como a redundância de ventiladores, que garantem a operação contínua. Compreender esses fatores ajuda a otimizar sua fonte de alimentação ininterrupta para condições industriais adversas.

Ⅰ. Introdução

O calor é o inimigo silencioso da eletrônica de potência. Os sistemas UPS industriais enfrentam desafios térmicos específicos que as unidades UPS padrão de escritório nunca enfrentam. Pisos de fabricação, gabinetes externos e ambientes industriais adversos elevam as temperaturas muito além das condições típicas de 25 °C encontradas em centros de dados.

Compreender como a temperatura afeta o desempenho dos no-breaks industriais torna-se fundamental para os gerentes de instalações. Este artigo oferece orientações técnicas abrangentes sobre operação em altas temperaturas, estratégias de projeto térmico e otimização da confiabilidade.

Nosso foco está em duas capacidades essenciais: operação contínua a 50 °C e projeto com redundância de ventiladores. Essas características diferenciam os verdadeiros sistemas de UPS de nível industrial das alternativas comerciais. Seja em climas tropicais, indústrias de processo ou espaços confinados, este guia irá ajudá-lo a selecionar e manter a fonte de alimentação ininterrupta adequada.

Figura 1: Impacto da temperatura sobre Bateria UPS Vida útil. Observe a redução drástica da vida útil acima de 40 °C e o limiar crítico de 50 °C.

Ⅱ. Mecanismos fundamentais do impacto da temperatura

1. Composição química da bateria e sensibilidade térmica

As baterias são o coração de qualquer Sistema UPS. Suas reações eletroquímicas dependem fortemente da temperatura. As baterias de chumbo-ácido predominam nas aplicações industriais de UPS devido ao custo e à confiabilidade. No entanto, essas baterias sofrem um envelhecimento acelerado quando a temperatura aumenta.

A Regra dos 10 Graus determina a duração da bateria. Para cada aumento de 10 °C acima de 20 °C, a vida útil da bateria é reduzida pela metade. Uma bateria com vida útil nominal de 10 anos a 20 °C dura apenas 5 anos a 30 °C. A 50 °C, a mesma bateria se esgota em aproximadamente 1,25 anos. Essa degradação exponencial exige atenção.

As altas temperaturas provocam diversos tipos de falhas. A evaporação do eletrólito aumenta. A corrosão das grades se acelera. Os materiais dos separadores se degradam mais rapidamente. A resistência interna aumenta. Esses fatores, combinados, reduzem tanto a capacidade quanto a confiabilidade.

As baterias de íon-lítio oferecem melhor tolerância à temperatura. Atualmente, os sistemas UPS industriais de lítio operam de forma confiável em temperaturas de até 50 °C (122 °F). No entanto, eles exigem sistemas sofisticados de gerenciamento de baterias (BMS) para evitar o descontrole térmico.

2. Envelhecimento de capacitores e eletrônica de potência

Os capacitores eletrolíticos desempenham funções essenciais nos retificadores e inversores das UPS. Esses componentes são fortemente afetados pelo calor. O eletrólito em seu interior evapora mais rapidamente em altas temperaturas. A capacitância diminui. A resistência em série equivalente (ESR) aumenta.

A vida útil do capacitor segue a equação de Arrhenius. Uma redução de 10 °C na temperatura duplica a vida útil. Por outro lado, ambientes com altas temperaturas reduzem significativamente a vida útil do capacitor. Sistemas UPS industriais projetados para operação a 50 °C utilizam capacitores classificados para altas temperaturas. Esses componentes geralmente apresentam classificações de 105 °C ou 125 °C, em vez das peças padrão de 85 °C.

Os semicondutores de potência — IGBTs e MOSFETs — também estão sujeitos a estresse térmico. As perdas de comutação geram calor. As altas temperaturas ambientes reduzem o gradiente de temperatura necessário para a dissipação de calor. Isso cria um efeito cumulativo. O superaquecimento na eletrônica de potência pode destruir o no-break instantaneamente.

3. A importância técnica da operação a 50 °C

Os sistemas UPS padrão são projetados para temperaturas ambientes de 25 °C ou 30 °C. Ambientes industriais frequentemente ultrapassam esses limites. Salas de equipamentos, chão de fábrica e instalações ao ar livre costumam atingir temperaturas entre 40 °C e 50 °C.

Um no-break projetado para operação contínua a 50 °C oferece vantagens significativas:

• Não é necessário reduzir a potência nominal em altas temperaturas
• Desempenho consistente em toda a faixa de operação
• Maior vida útil dos componentes por meio de um projeto térmico robusto
• Custos de refrigeração reduzidos para o espaço de instalação
• Instalação flexível opções em locais desafiadores

A classificação de 50 °C exige mudanças abrangentes no projeto. Isso inclui dissipadores de calor superdimensionados, componentes resistentes a altas temperaturas, fluxo de ar aprimorado e sistemas de monitoramento térmico.

Ⅲ. Estratégias de projeto térmico para altas temperaturas

1. Projeto de redundância de ventiladores (configuração N+1)

Os ventiladores de resfriamento representam pontos únicos de falha nos sistemas de UPS com resfriamento forçado. A falha do ventilador em ambientes com altas temperaturas causa superaquecimento rápido. O UPS desliga-se para se proteger. As cargas críticas ficam sem proteção.

A redundância de N+1 ventiladores resolve esse problema. O projeto prevê a instalação de um ventilador adicional além do mínimo necessário (N). Caso algum ventilador pare de funcionar, a unidade redundante garante o resfriamento adequado.

Considere um no-break que requer três ventiladores para refrigeração em carga total:

• Modelo padrão: 3 ventiladores (sem redundância). Uma falha causa superaquecimento.
• Design N+1: 4 ventiladores (3 necessários + 1 de reserva). A falha de um deles permite que o sistema continue funcionando.

Os sistemas UPS industriais costumam adotar estratégias mais sofisticadas. Alguns modelos permitem a operação com carga 50% mesmo com falha parcial dos ventiladores. Outros contam com rotação automática dos ventiladores para equilibrar o desgaste. A velocidade dos ventiladores, controlada pela temperatura, otimiza o ruído e o consumo de energia.

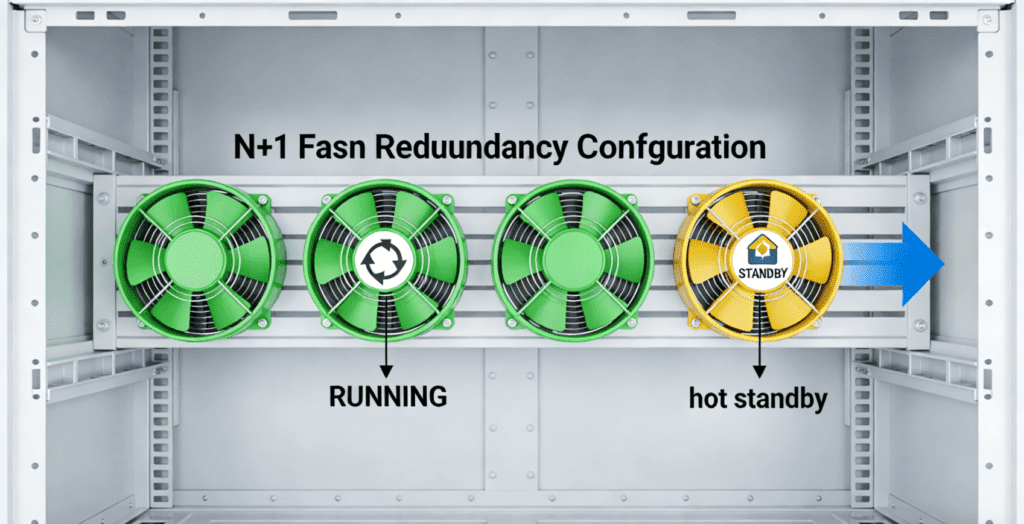

Figura 2: Configuração de redundância de ventiladores N+1. O quarto ventilador funciona como reserva ativa, garantindo o resfriamento contínuo mesmo que um dos ventiladores ativos falhe.

2. Otimização do sistema de gerenciamento térmico

Um gerenciamento térmico eficaz vai além das ventoinhas. Os sistemas UPS industriais empregam diversas estratégias:

Engenharia de Fluxo de Ar: A análise por Dinâmica de Fluidos Computacional (CFD) otimiza o fluxo de ar interno. Os pontos de maior aquecimento recebem resfriamento específico. Os dissipadores de calor apresentam designs aerodinâmicos. Os filtros de ar protegem contra o acúmulo de poeira.

Materiais de interface térmica: A pasta térmica e as almofadas térmicas de alto desempenho garantem uma transferência eficiente de calor dos semicondutores para os dissipadores de calor. Os materiais de mudança de fase absorvem picos térmicos temporários.

Trocadores de calor: UPS grande As unidades podem utilizar resfriamento líquido ou trocadores de calor. Esses sistemas transferem o calor para circuitos de resfriamento externos. Eles permitem a operação em ambientes extremos, com temperaturas de até 55 °C ou 60 °C.

Projeto de dutos e compartimentos: A ventilação adequada evita a recirculação de calor. Os gabinetes de UPS industriais possuem várias entradas e saídas de ar. Os defletores direcionam o fluxo de ar para os componentes críticos.

3. Carregamento com compensação de temperatura

Carregar baterias em altas temperaturas apresenta o risco de fuga térmica. A tensão de carga deve ser ajustada de acordo com a temperatura ambiente. Essa técnica é chamada de carga com compensação de temperatura.

O sistema monitora a temperatura da bateria continuamente. Quando a temperatura aumenta, a tensão de carga diminui. Quando a temperatura diminui, a tensão aumenta. Essa abordagem:

• Evita a sobrecarga em condições de alta temperatura
• Garante o carregamento completo em ambientes frios
• Aumenta significativamente a duração da bateria
• Reduz a perda de água em baterias alagadas

Os sistemas UPS industriais modernos integram essa função automaticamente. O coeficiente de compensação varia normalmente entre -3 mV e -5 mV por célula por grau Celsius.

Figura 3: Comparação de desempenho entre sistemas UPS padrão e sistemas UPS com classificação para 50 °C. Os sistemas de nível industrial mantêm alta disponibilidade mesmo em temperaturas elevadas.

Ⅳ. Cenários de aplicação industrial

1. Ambientes de fabricação

As instalações fabris geram calor em grande quantidade. Equipamentos de soldagem, fornos e motores elevam as temperaturas ambientes. Poeira e contaminantes representam um desafio para os sistemas de refrigeração.

Os sistemas UPS industriais na área de manufatura exigem:

• Classificação de proteção IP54 ou superior
• Capacidade de operação contínua a 50 °C
• Redundância de ventiladores N+1
• Entradas de ar filtrado
• Resistência à vibração

Fábricas automotivas, siderúrgicas e químicas são exemplos dessas condições adversas. Falhas no no-break interrompem as linhas de produção. Cada minuto de paralisação custa milhares de dólares. Um projeto térmico robusto evita essas perdas.

2. Aplicações ao ar livre e semi-ao ar livre

Os gabinetes de rede, os sistemas de controle de tráfego e as instalações de energia renovável estão expostos às temperaturas externas. O ganho solar aquece os gabinetes. Nos picos do verão, as temperaturas ultrapassam os 50 °C.

Os sistemas UPS industriais para uso externo apresentam as seguintes características:

• Amplas faixas de temperatura (de -30 °C a +60 °C)
• Proteções solares e revestimentos reflexivos
• Caixas vedadas com gerenciamento térmico
• Compartimentos aquecidos para baterias em climas frios
• Revestimento conformado para placas de circuito impresso

A infraestrutura de telecomunicações depende especialmente dessas capacidades. As torres de celular e monitoramento remoto As estações exigem confiabilidade durante todo o ano, independentemente das condições climáticas.

3. Computação de ponta e TI distribuída

Os data centers de ponta são implantados em espaços não tradicionais. Locais de serviço, armazéns e áreas de apoio de lojas não contam com refrigeração de precisão. As cargas térmicas dos servidores agravam os desafios ambientais.

Essas instalações precisam de unidades UPS industriais compactas com:

• Alta densidade de potência
• Fluxo de ar da frente para trás
• Operação a 50 °C sem redução da potência nominal
• Requisitos mínimos de manutenção
• Recursos de monitoramento remoto

A transição para a computação de ponta impulsiona a demanda por sistemas de UPS termicamente robustos. As unidades de UPS padrão para equipamentos de TI não funcionam nessas aplicações.

Ⅴ. Melhores práticas de manutenção e monitoramento

1. Programas de manutenção preventiva

A operação em altas temperaturas acelera o desgaste. A manutenção regular garante a confiabilidade contínua:

Inspeções mensais: Verifique os filtros de ar. Limpe-os se estiverem entupidos. Verifique o funcionamento do ventilador. Preste atenção a ruídos nos rolamentos. Monitore a temperatura do gabinete.

Serviços trimestrais: Teste a tensão da bateria e a resistência interna. Verifique o aperto das conexões elétricas. Limpe os dissipadores de calor. Inspecione os capacitores para verificar se há inchaço.

Revisões anuais: Substitua os filtros de ar. Verifique a resistência do rolamento do ventilador. Calibre os sensores de temperatura. Realize testes em carga total. Atualize o firmware.

A termografia identifica pontos quentes antes que ocorra uma falha. As câmeras infravermelhas revelam conexões defeituosas, componentes com falhas e obstruções no fluxo de ar.

2. Monitoramento térmico remoto

Os sistemas UPS industriais modernos oferecem um monitoramento abrangente:

Sensores de temperatura: Vários sensores monitoram as temperaturas ambiente, da bateria e dos componentes. Alertas avisam os operadores em caso de desvios.

Análise preditiva: O software analisa as tendências de temperatura. Ele prevê falhas nos componentes antes que elas ocorram. O planejamento da manutenção é otimizado com base nas condições reais.

Monitoramento ambiental: Sensores opcionais monitoram a umidade, a poeira e os gases corrosivos. Esses fatores agravam o estresse térmico.

Resposta automática: As unidades UPS inteligentes ajustam seu funcionamento de acordo com a temperatura. Elas podem reduzir as taxas de carga, ativar o resfriamento redundante ou desligar-se de forma controlada caso os limites térmicos estejam prestes a ser atingidos.

Ⅵ. Conclusão

A temperatura representa um fator crítico no projeto e na operação de sistemas UPS industriais. Ambientes com altas temperaturas representam um desafio para todos os componentes, desde as baterias até os capacitores. Compreender esses efeitos permite uma seleção bem fundamentada dos equipamentos.

Os sistemas UPS industriais projetados para operação a 50 °C oferecem vantagens essenciais. Eles fornecem energia confiável em condições nas quais as unidades padrão falham. O projeto com redundância de ventiladores garante resfriamento contínuo, mesmo em caso de falhas nos componentes. O carregamento com compensação de temperatura otimiza a vida útil da bateria em diversas condições.

Os gerentes de instalações devem avaliar com objetividade seus ambientes térmicos. A instalação de sistemas UPS com capacidade inferior à necessária acarreta o risco de falhas inesperadas. O investimento em equipamentos de verdadeiro nível industrial traz retornos por meio de maior vida útil, menor necessidade de manutenção e operações ininterruptas.

À medida que a automação industrial, a computação de ponta e a infraestrutura externa se expandem, os sistemas UPS resistentes a altas temperaturas tornam-se cada vez mais essenciais. Priorize a capacidade de operação a 50 °C e a redundância de ventiladores N+1 em sua próxima especificação. Suas cargas críticas merecem nada menos do que isso.
