UPS industrial x UPS de alta frequência: uma comparação técnica

DICAS：UPS de frequência industrial e UPS de alta frequência Ambos são utilizados para proteção de energia crítica, mas suas prioridades de engenharia são diferentes. UPS de frequência industrial geralmente dá ênfase a uma arquitetura robusta baseada em transformadores e a ambientes com cargas exigentes, enquanto UPS de alta frequência prioriza o design compacto, a densidade de potência e a conversão eficiente. A escolha entre elas exige a avaliação do comportamento da carga, da qualidade da rede elétrica, da eficiência, das restrições de instalação, da redundância e do custo do ciclo de vida, em vez de se basear apenas na comparação de preços.

Ⅰ. Introdução

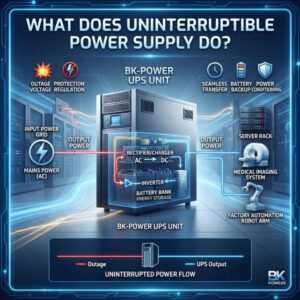

Uma fonte de alimentação ininterrupta (UPS) mantém o fornecimento contínuo de energia para cargas críticas durante interrupções na rede elétrica, quedas de tensão, picos de tensão e distúrbios harmônicos. Existem duas arquiteturas dominantes de dupla conversão online: frequência industrial (de linha/baixa) UPS e UPS de alta frequência. Muitos gerentes de instalações e integradores elétricos têm dificuldade em decidir qual topologia é mais adequada para seus projetos. A escolha errada de um UPS pode causar transferências indesejadas para o modo de bypass, danos aos equipamentos, contas de energia excessivas ou paradas não planejadas.

A principal diferença reside na topologia de conversão de energia e na presença de uma frequência de linha transformador de isolamento. UPS de frequência industrial utiliza retificadores SCR e um grande transformador de saída de 50/60 Hz. O no-break de alta frequência utiliza comutação de alta velocidade por IGBT e elimina o pesado transformador de frequência de linha. Essa única mudança no projeto resulta em diferenças significativas na capacidade de sobrecarga, isolamento galvânico, eficiência, espaço ocupado, tolerância à EMI e custo total de propriedade.

Este guia compara as duas arquiteturas de UPS sob uma perspectiva de engenharia. Ele aborda princípios de funcionamento, testes de desempenho, adequação à carga, vantagens e desvantagens em termos de custo total de propriedade (TCO) e regras práticas de seleção. É voltado para gerentes de data centers, engenheiros de automação industrial, integradores de sistemas de energia, gerentes de instalações e distribuidores de equipamentos elétricos.

Ⅱ. Topologia do núcleo e princípio de funcionamento

1. UPS de frequência industrial (UPS com transformador)

O no-break de frequência industrial também é conhecido como no-break de frequência de rede. Seu caminho de potência clássico de dupla conversão segue esta sequência: rede elétrica CA → retificador controlado por SCR → barramento CC → inversor → transformador de isolamento de frequência de rede → carga crítica.

O retificador SCR converte a corrente alternada de entrada em corrente contínua. O inversor converte a corrente contínua de volta em corrente alternada. O transformador de saída desempenha três funções principais: transformação de tensão, isolamento galvânico e limitação natural de corrente durante eventos de sobrecarga ou curto-circuito.

O isolamento galvânico interrompe a conexão elétrica direta entre a rede de entrada e a carga de saída. Ele impede que ruídos em modo comum, variações no potencial de terra e tensões transitórias se propaguem para equipamentos sensíveis. A inércia magnética do transformador reduz naturalmente a taxa de aumento da corrente (di/dt). Esse recurso é extremamente valioso para cargas industriais indutivas, como motores, compressores e bombas, que geram grandes correntes de irrupção na partida.

Dependendo das características da carga, os projetos de retificadores SCR podem apresentar um THDi de entrada mais elevado, a menos que sejam combinados com um retificador de 12 pulsos ou um filtro harmônico ativo. Os retificadores SCR tradicionais de 6 pulsos geralmente produzem maior distorção harmônica na entrada. As topologias de 12 pulsos reduzem significativamente o THDi em instalações industriais de grande porte.

2. UPS de alta frequência (UPS sem transformador)

O no-break de alta frequência adota a tecnologia de comutação de alta frequência com IGBT, operando em frequências de comutação acima de 20 kHz. Seu caminho de potência é: rede elétrica CA → retificador de alta frequência com IGBT → conversor CC-CC → inversor de alta frequência → carga crítica. Não há transformador de isolamento pesado para a frequência da rede elétrica nos modelos padrão. Alguns sistemas de alta frequência incluem um pequeno transformador de alta frequência dentro do estágio CC-CC, mas isso não é equivalente ao isolamento galvânico da frequência da rede elétrica para correntes de falha intensas.

Os retificadores IGBT de alta frequência atingem um fator de entrada próximo de 1 fator de potência e baixo THDi de entrada sem a necessidade de filtros harmônicos adicionais. A remoção do grande transformador de frequência de rede reduz drasticamente o peso e o espaço ocupado. A principal limitação decorre da vulnerabilidade dos semicondutores IGBT a picos de corrente intensos e rápidos. Os IGBTs têm limites térmicos e de corrente restritos. Eventos graves de sobrecarga ou curto-circuito acionam rapidamente a transferência de desvio de proteção.

Ⅲ. Comparação dos principais parâmetros técnicos

A tabela abaixo resume os principais indicadores técnicos de desempenho entre os no-breaks de frequência industrial e os de alta frequência.

Tabela 1: Comparação técnica entre UPS de frequência industrial e UPS de alta frequência. Todos os valores representam faixas típicas; o desempenho real depende do projeto do fabricante e dos padrões de teste.

Ⅳ. Tipo de carga e adequação à aplicação

1. Aplicações de UPS de frequência industrial

O no-break de frequência industrial é o mais indicado para cargas pesadas cargas indutivas e ambientes com condições elétricas adversas. As cargas típicas incluem grandes motores industriais, compressores, bombas hidráulicas, máquinas de laminação, equipamentos de imagem médica e sistemas de controle de usinas de energia.

A partida do motor gera uma corrente de irrupção de 5 a 7 vezes a corrente nominal. O transformador industrial absorve esses picos de corrente sem transferência imediata para o bypass. Desvios no potencial de terra, ruído em modo comum e flutuações frequentes na tensão da rede são comuns em ambientes fabris. O isolamento galvânico protege os sistemas de controle sensíveis contra falhas de terra no lado da carga.

Os no-breaks industriais de frequência também são adequados para locais com baixa qualidade da rede elétrica: quedas frequentes de tensão, picos, harmônicas e forte interferência eletromagnética. Os sistemas de energia crítica dos setores de mineração, petróleo e gás, transporte ferroviário e hospitais costumam optar por no-breaks industriais baseados em transformadores.

2. Aplicações de UPS de alta frequência

O no-break de alta frequência é otimizado para cargas de TI lineares. Suas principais aplicações incluem data centers corporativos, salas de servidores, salas de telecomunicações, infraestrutura de TI de escritórios e racks de computação em nuvem.

As cargas de TI consistem principalmente em fontes de alimentação com chaveamento que apresentam baixo pico de corrente após a inicialização. Os operadores de data centers priorizam alta eficiência energética, tamanho compacto, projeto modular escalável e baixos harmônicos de entrada. Alta frequência UPS modular suporta redundância N+X e módulos de alimentação substituíveis a quente. As operadoras podem aumentar a capacidade gradualmente à medida que a carga de TI cresce, reduzindo os gastos de capital iniciais.

Os no-breaks de alta frequência são menos adequados para cargas indutivas pesadas, a menos que haja um cuidadoso redimensionamento da carga. Eventos repetidos de corrente de irrupção do motor podem acionar transferências frequentes para o modo de bypass, expondo os equipamentos de TI à energia bruta da rede elétrica.

Ⅴ. Tratamento de sobrecarga, curto-circuito e falhas

A capacidade de lidar com sobrecargas e curtos-circuitos é o principal diferencial para os engenheiros de energia industrial.

O no-break de frequência industrial utiliza a indutância inerente do transformador para limitar a corrente de falha. Durante um curto-circuito a jusante, o transformador restringe naturalmente a velocidade de aumento da corrente. Ele é capaz de suportar uma sobrecarga de 150% por 60 segundos e fornecer mais de 300% de corrente de curto-circuito por vários ciclos de CA. Isso dá aos disjuntores a jusante tempo suficiente para eliminar a falha sem a necessidade de transferência para o bypass.

Os no-breaks de alta frequência utilizam limitação eletrônica de corrente em semicondutores IGBT. Os IGBTs não suportam grandes correntes de falha prolongadas. A maioria das unidades de alta frequência suporta sobrecarga de apenas 125% por 60 segundos. Quando a corrente de falha excede os limites, a lógica de controle transfere imediatamente a carga para o bypass estático. Se a fonte do bypass também apresentar perturbações, a carga crítica perde a proteção da qualidade da energia.

Dependendo do perfil de carga, as transferências repetidas por desvio reduzem a disponibilidade do sistema. Em centros de dados, um desvio ocasional pode ser aceitável. Em linhas de produção contínuas, a transferência por desvio pode interromper a produção e danificar ferramentas caras.

Ⅵ. Qualidade da energia, isolamento e desempenho em termos de interferência eletromagnética (EMI)

O isolamento galvânico costuma ser mal compreendido. Ele separa dois circuitos elétricos, de modo que não exista nenhum caminho condutor direto entre os lados primário e secundário. O isolamento bloqueia as correntes de loop de terra e os transientes em modo comum.

O no-break de frequência industrial possui isolamento galvânico integrado ao transformador de saída. Trata-se de um mecanismo de isolamento passivo e robusto. Ele funciona mesmo durante eventos transitórios na rede elétrica. Ele isola os falhas de aterramento do lado da carga do lado de entrada do no-break.

As UPS de alta frequência sem transformador não incluem esse isolamento passivo. Os filtros eletrônicos reduzem o ruído, mas não conseguem proporcionar uma verdadeira separação galvânica. O ruído em modo comum e as diferenças de potencial de terra podem passar pelo circuito de conversão de energia. Algumas UPS de alta frequência incluem transformadores de isolamento de alta frequência opcionais, mas esses componentes não são projetados para lidar com grandes correntes de falha de baixa frequência, como os transformadores de frequência de linha.

A imunidade à EMI é fundamental em fábricas com muitos inversores de frequência e equipamentos de soldagem. Os no-breaks industriais apresentam desempenho superior em ambientes com altos níveis de EMI. Os no-breaks de alta frequência ainda atendem às normas de EMC da IEC, mas o ruído pode penetrar mais facilmente em condições de interferência industrial extrema.

Ⅶ. Eficiência, pegada ambiental e custo total de propriedade

1. Eficiência energética

Os no-breaks de alta frequência alcançam maior eficiência de conversão, pois eliminam as perdas de cobre e ferro do transformador. A eficiência típica varia de 92% a 96%. Em grandes centros de dados que operam 24 horas por dia, 7 dias por semana, uma melhoria de apenas alguns pontos percentuais na eficiência gera uma grande economia anual de energia elétrica.

Os no-breaks de frequência industrial apresentam maiores perdas estáticas no transformador. A eficiência típica varia de 85% a 90%. Para instalações industriais com baixa utilização e poucas horas de operação por ano, o custo energético adicional pode não ser o fator determinante no custo total de propriedade (TCO). No entanto, em operação contínua em plena carga, a perda de energia se acumula ao longo dos anos.

2. Espaço e peso

Os no-breaks de alta frequência eliminam os pesados núcleos de ferro e os enrolamentos de cobre. Isso reduz significativamente o peso e o espaço ocupado pelo gabinete. Os no-breaks modulares de alta frequência permitem empilhar vários módulos de potência em uma única estrutura. Centros de dados com espaço físico limitado e baixa capacidade de carga no piso preferem projetos de alta frequência.

Os no-breaks industriais de frequência padrão são pesados e volumosos. Exigem uma estrutura de piso reforçada, salas de equipamentos maiores e custos de transporte mais elevados. O orçamento de construção da instalação deve incluir o reforço da obra civil.

3. Discriminação do TCO

O TCO inclui CAPEX, custo de energia, substituição de baterias, manutenção, espaço ocupado e custo do risco de tempo de inatividade. A tabela abaixo compara os fatores do TCO.

Tabela 2: Comparação do custo total de propriedade (TCO) entre UPS de frequência industrial e UPS de alta frequência.

Para centros de dados de TI que operam 24 horas por dia, 7 dias por semana, com cargas lineares, os no-breaks de alta frequência geralmente oferecem um melhor custo total de propriedade (TCO). Para instalações industriais pesadas com cargas indutivas e baixa qualidade da rede elétrica, os no-breaks de frequência industrial reduzem o risco de paradas não planejadas. O custo das paradas geralmente supera os custos mais elevados de energia e de investimento (CAPEX).

Ⅷ. Considerações sobre manutenção e confiabilidade

Os no-breaks de frequência industrial utilizam tecnologia madura de SCR e transformadores. Os transformadores têm longa vida útil, desde que sejam mantidos dentro dos limites de temperatura. Os capacitores são os principais componentes sujeitos a desgaste. Os enrolamentos dos transformadores requerem apenas testes periódicos de resistência de isolamento. O projeto possui décadas de confiabilidade comprovada em campo na indústria pesada.

Os no-breaks de alta frequência contam com módulos IGBT de alta potência, circuitos de controle de alta velocidade e conversores CC-CC. Os semicondutores sofrem degradação devido aos ciclos térmicos. A poeira e a alta temperatura ambiente aceleram o envelhecimento. Os no-breaks modulares de alta frequência simplificam o reparo por meio de módulos substituíveis a quente, mas o estoque de módulos sobressalentes aumenta o planejamento da manutenção.

O ambiente operacional é importante. As instalações industriais costumam apresentar poeira, umidade, vibração e grandes variações de temperatura. Os no-breaks industriais de baixa frequência são mais resistentes a essas condições adversas. Os no-breaks de alta frequência exigem salas de equipamentos mais limpas e com temperatura controlada para manter a vida útil nominal.

Ⅸ. Estrutura de decisão para seleção

Utilize esta lista de verificação para decidir entre UPS de frequência industrial e UPS de alta frequência.

Tabela 3: Matriz de decisão para seleção de UPS.

Regras de Seleção

• Se a sua carga incluir motores ou equipamentos indutivos com alta corrente de irrupção, dê prioridade a UPSs de frequência industrial.
• Se o seu local apresentar diferença de potencial em relação ao terra, cargas médicas ou sistemas de controle que exijam isolamento galvânico, opte por um no-break de frequência industrial.
• Se você fizer a implantação em um data center de Nível III/IV com cargas de TI limpas e uma rede elétrica estável, o no-break de alta frequência é a escolha padrão.
• Se a capacidade de carga do piso for baixa ou o espaço da sala for limitado, recomenda-se o uso de um no-break modular de alta frequência.
• Se o local apresentar interferências eletromagnéticas (EMI) intensas e contínuas, além de perturbações de tensão, um no-break de frequência industrial oferece maior robustez.

Ⅹ. Equívocos comuns

1. Equívoco: Um no-break de alta frequência é sempre melhor e mais moderno

A topologia de alta frequência é mais recente, mas mais recente não significa necessariamente melhor em todos os casos. Suas vantagens se concentram na eficiência, no peso e no espaço ocupado. Ela sacrifica a capacidade natural de lidar com sobrecargas e correntes de falha. A topologia correta depende da carga e do ambiente, e não da data de lançamento.

2. Equívoco: UPS industrial significa que o equipamento é antigo e pouco confiável

Os no-breaks industriais baseados em transformador utilizam componentes eletrônicos de potência comprovados. Muitas unidades funcionam de maneira confiável por mais de 12 anos em fábricas. Os indicadores de confiabilidade permanecem sólidos quando operadas dentro dos limites ambientais nominais.

3. Equívoco: o isolamento galvânico pode ser totalmente substituído por filtros eletrônicos

Os filtros eletrônicos suprimem o ruído. Eles não são capazes de proporcionar o isolamento contra correntes de falha de baixa frequência nem o bloqueio de loops de aterramento oferecidos por um transformador de frequência de rede. A filtragem e o isolamento galvânico têm finalidades de proteção diferentes.

Ⅺ. Conclusão

Os no-breaks de frequência industrial e os de alta frequência são duas topologias maduras de dupla conversão online, com prioridades de projeto distintas. Os no-breaks de frequência industrial oferecem isolamento galvânico robusto, alta capacidade de resistência a sobrecargas e curtos-circuitos para cargas indutivas pesadas e ambientes elétricos adversos. Os no-breaks de alta frequência proporcionam alta eficiência, tamanho compacto, baixos harmônicos de entrada e escalabilidade modular para cargas de data centers de TI.

Não existe uma topologia “melhor” universal para UPS. A escolha ideal resulta da análise do perfil de carga, da qualidade da rede elétrica, das necessidades de isolamento, das restrições do local e do custo total de propriedade, incluindo o risco de tempo de inatividade. Engenheiros elétricos e gerentes de instalações devem avaliar esses fatores antes de finalizar a aquisição da UPS e o projeto do sistema.
