Проект ИБП компании Ningxia Iron & Steel Group: Промышленный уровень для интеллектуального производства стали

Ⅰ. Обзор проекта

1. Общие сведения о предприятии

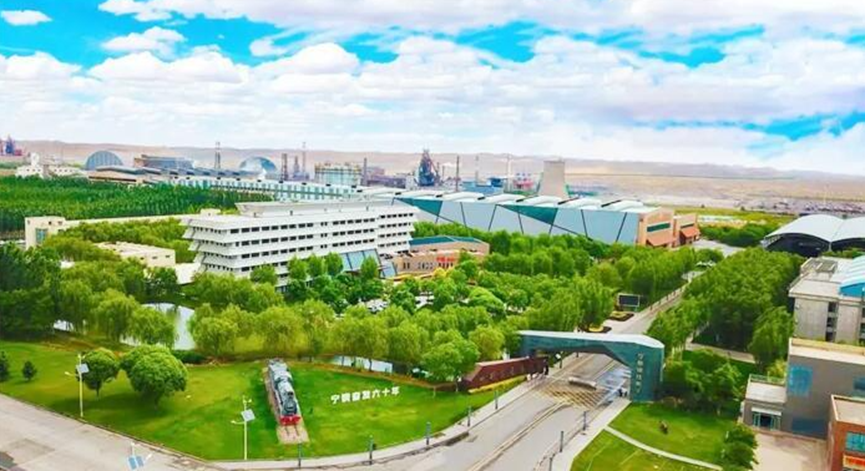

   • Ningxia Iron & Steel Group (Ninggang Group) - крупнейший современный сталелитейный комплекс в Нинся-Хуэйском автономном районе с годовой производительностью 2 млн тонн. Он владеет ключевым оборудованием, включая ленточные агломерационные машины 230м²/260м², доменные печи 1350м³/1580м³, 60-тонные конвертеры, машины непрерывного литья заготовок и прокатные линии, обслуживающие строительный и машиностроительный секторы.
   • Являясь национальным высокотехнологичным предприятием, сертифицированным по стандартам ISO 9001 и ISO 14001, компания уделяет особое внимание экологичному интеллектуальному производству.
2. Требования к защите электропитания
   • Критически важное оборудование: Системы управления ПЛК, инверторы непрерывного литья и серверы центров обработки данных требуют круглосуточного электропитания.

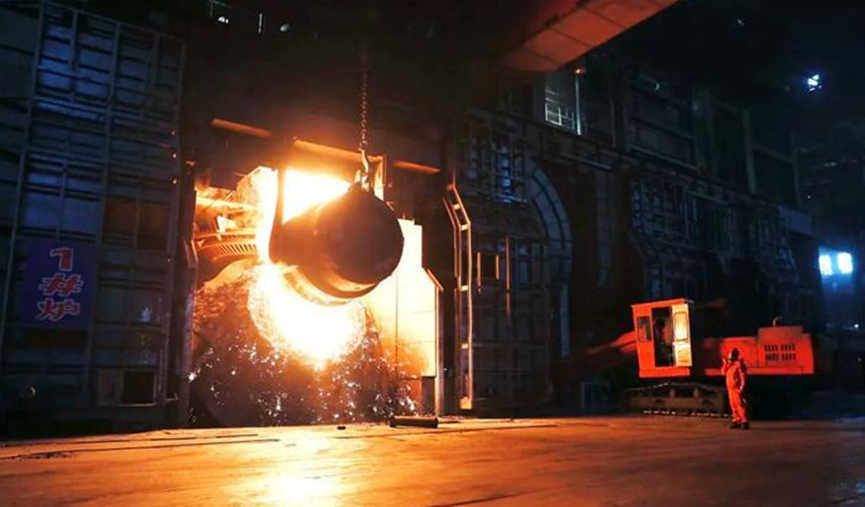

   • Экологические вызовы: Высокотемпературные (45℃+) и пыльные условия в доменных печах, приводящие к отказам от перегрева в традиционных печах. ИБП.
   • Риск мгновенной перегрузки: Пусковой ток двигателя опрокидывания преобразователя достигает 7-11-кратного номинального значения, вызывая обычное отключение ИБП.

Ⅱ. Основные проблемы

1. Качество и надежность электроэнергии
   • Гармонические помехи от инверторов прокатных станов приводят к THDi (суммарным гармоническим искажениям) на уровне 8%, что сокращает срок службы оборудования.
   • Просадки напряжения, вызванные запуском воздуходувки доменной печи, угрожают точности управления ПЛК.
2. Болевые точки управления эксплуатацией и обслуживанием
   • Децентрализованное развертывание ИБП в 32 точках электропитания по всей станции приводит к тому, что время отклика превышает 2 часа.
   • Свинцово-кислотные батареи (3 000 циклов) требуют ежегодных затрат на замену более 3 миллионов юаней.
3. Узкие места в области энергоэффективности
   • Традиционные ИБП работают с КПД 82%, а ежегодные затраты на электроэнергию превышают 8 миллионов юаней.
   • Необходимо достичь цели “14-го пятилетнего плана” Нинся по снижению энергопотребления на единицу мощности на 15% для углеродного пика.

Ⅲ. Решения

1. Техническая архитектура

2. Стратегия реализации
   • Полноценные цифровые модули управления DSP компенсируют гармоники в реальном времени, снижая THDi до уровня ниже 2%.
   • Параллельное подключение 4×100 кВА ИБП (400 кВА в сумме), резервирование места для расширения 30%.
   • Интеграция с платформой управления энергией Ninggang Group для удаленного мониторинга состояния батареи (SOH).

Ⅳ. Достижения проекта

1. Повышенная надежность электропитания
   • Доступность системы достигает 99,999%, а годовое время незапланированного простоя < 5 минут.
   • Система самодиагностики сокращает время обслуживания на 70%, а среднее время ремонта (MTTR) составляет ≤ 30 минут.
2. Оптимизация энергоэффективности
   • Снижение THDi с 8% до 2% позволяет ежегодно экономить 12 миллионов юаней на электроэнергии.
   • Литий-железо-фосфатные батареи (10 000 циклов) снижают ежегодные расходы на обслуживание на 75%.
