UPS trong hệ thống máy tính là gì?

LƯU Ý: Trong hệ thống máy tính, bộ lưu điện (UPS) cung cấp nguồn điện dự phòng khi mất điện lưới. Thiết bị này giúp bảo vệ máy tính để bàn, máy chủ và trạm làm việc khỏi tình trạng mất dữ liệu. Hướng dẫn này giải thích về các cấu trúc của UPS, phương pháp xác định công suất và các tùy chọn pin dự phòng.

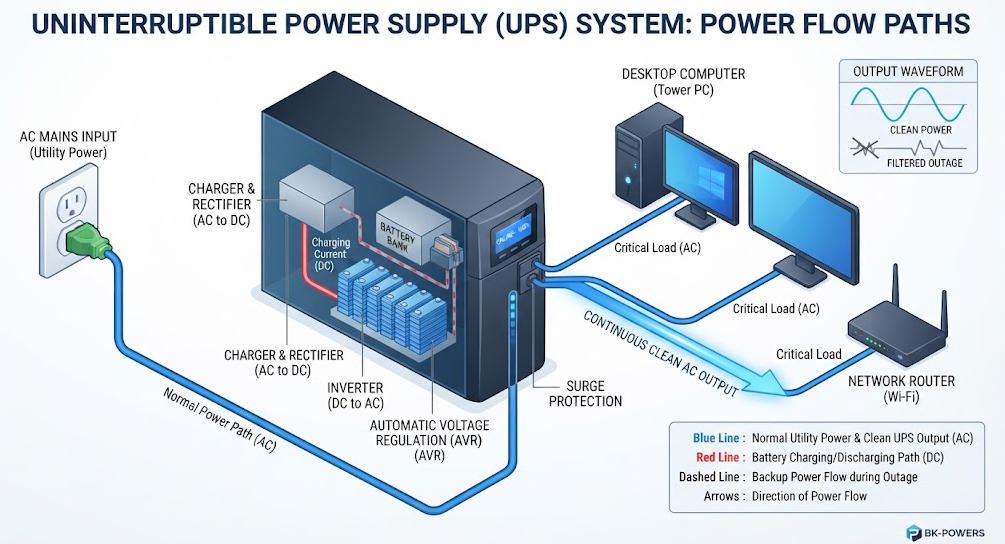

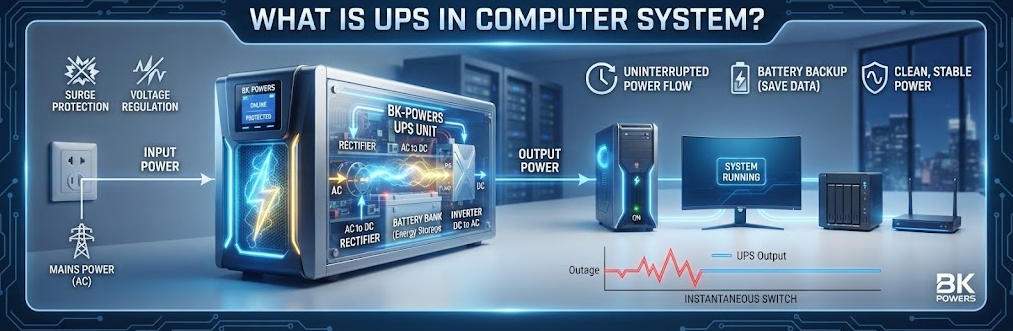

Ⅰ. UPS trong hệ thống máy tính là gì?

1. Định nghĩa trực tiếp

Bộ lưu điện (UPS) trong hệ thống máy tính là một thiết bị điện. Thiết bị này cung cấp nguồn điện dự phòng cho các thiết bị máy tính. Nó sẽ tự động kích hoạt khi nguồn điện lưới bị mất hoặc không ổn định.

2. Tại sao máy tính cần có bộ lưu điện (UPS)

Máy tính xử lý dữ liệu trong bộ nhớ dễ bay hơi. Việc mất điện đột ngột sẽ làm mất các công việc chưa được lưu. Nó cũng gây hỏng hệ thống tệp tin và làm hư hỏng phần cứng. Bộ lưu điện (UPS) giúp khắc phục tình trạng mất điện tạm thời. Thiết bị này cho phép tắt máy an toàn và bảo vệ khỏi các sự cố điện.

NIST định nghĩa UPS là một hệ thống cung cấp nguồn điện dự phòng khi nguồn điện chính bị mất. IEEE phân loại các hệ thống UPS là cơ sở hạ tầng bảo vệ nguồn điện quan trọng cho các trung tâm dữ liệu, lĩnh vực y tế và hệ thống điều khiển công nghiệp. Các tiêu chuẩn này khẳng định rằng UPS không chỉ đơn thuần là một chiếc ắc-quy. Đây là một nền tảng quản lý nguồn điện toàn diện.

Ⅱ. Cách thức hoạt động của bộ lưu điện (UPS) trong hệ thống máy tính

1. Chế độ hoạt động bình thường

Trong điều kiện bình thường, bộ lưu điện (UPS) giám sát nguồn điện xoay chiều (AC) đầu vào. Tùy thuộc vào cấu trúc hệ thống, thiết bị có thể truyền trực tiếp nguồn điện lưới đến máy tính. Ngoài ra, thiết bị cũng có thể chuyển đổi nguồn điện thông qua các bộ chỉnh lưu và bộ biến tần. Trong giai đoạn này, ắc-quy được sạc liên tục.

Bộ chỉnh lưu chuyển đổi nguồn điện xoay chiều (AC) đầu vào thành nguồn điện một chiều (DC). Đường dây DC này cấp nguồn cho bộ biến tần. Nó cũng duy trì mức sạc đầy cho ắc-quy. Sau đó, bộ biến tần chuyển đổi nguồn điện một chiều (DC) trở lại thành nguồn điện xoay chiều (AC) sạch. Quy trình chuyển đổi kép này xác định UPS trực tuyến kiến trúc.

2. Ứng phó với sự cố mất điện

Khi bộ lưu điện (UPS) phát hiện sự cố mất điện, hệ thống điều khiển của nó sẽ phản ứng ngay lập tức. Cách phản ứng cụ thể phụ thuộc vào cấu trúc mạng.

Một bộ UPS chế độ dự phòng sẽ chuyển tải sang bộ biến tần của nó. Quá trình này mất từ 2 đến 10 mili giây. Một bộ UPS tương tác đường dây thực hiện quá trình chuyển tải tương tự. Quá trình này mất từ 2 đến 4 mili giây. Một bộ UPS trực tuyến chuyển đổi kép không cần thực hiện quá trình chuyển tải. Bộ biến tần đã cung cấp điện trực tiếp cho tải.

Ắc-quy cung cấp năng lượng một chiều (DC) vào đường dây phân phối. Bộ biến tần chuyển đổi năng lượng này thành năng lượng xoay chiều (AC). Máy tính tiếp tục hoạt động mà không bị gián đoạn. Khi nguồn điện lưới được khôi phục, bộ lưu điện (UPS) sẽ trở về chế độ bình thường. Bộ sạc sẽ sạc lại ắc-quy.

3. Bảo vệ chất lượng điện năng

Bộ lưu điện (UPS) không chỉ bảo vệ máy tính khỏi tình trạng mất điện mà còn giúp ngăn ngừa hiện tượng sụt áp, tăng áp và nhiễu điện.

Các hệ thống UPS kiểu tương tác theo dòng (Line-interactive) sử dụng cơ chế điều chỉnh điện áp tự động. Chúng khắc phục tình trạng điện áp thấp và điện áp cao mà không làm cạn kiệt pin. Các hệ thống UPS trực tuyến (Online) tái tạo nguồn điện liên tục. Chúng cách ly máy tính khỏi mọi nhiễu loạn từ lưới điện.

Tùy thuộc vào đặc tính của tải, các yêu cầu về chất lượng điện năng sẽ khác nhau. Các máy chủ đòi hỏi giới hạn THD nghiêm ngặt dưới 5%. Máy tính chơi game cần điện áp ổn định để đáp ứng nhu cầu của các GPU có công suất cao. Máy tính để bàn văn phòng có thể chịu được những dao động ở mức vừa phải. Cấu trúc của bộ lưu điện (UPS) phải phù hợp với ứng dụng cụ thể.

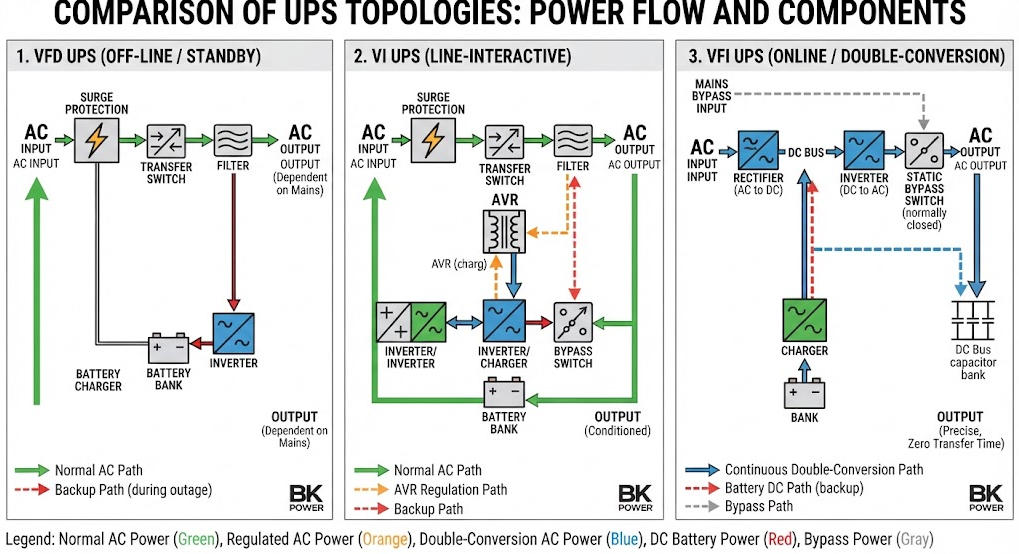

Ⅲ. Các cấu trúc mạng UPS trong hệ thống máy tính

1. Bộ lưu điện dự phòng (ngoại tuyến)

Một bộ UPS dự phòng thường cấp điện cho máy tính từ lưới điện. Bộ biến tần ở trạng thái không hoạt động. Trong quá trình hoạt động bình thường, ắc-quy được sạc duy trì.

Khi mất điện, một rơle sẽ chuyển tải sang bộ biến tần. Quá trình chuyển đổi này diễn ra trong khoảng từ 2 đến 10 mili giây. Cấu trúc này phù hợp với các máy tính gia đình cơ bản. Nó không có chức năng điều chỉnh điện áp trong quá trình hoạt động bình thường.

Các thiết bị dự phòng đạt hiệu suất từ 95 đến 98 phần trăm. Chúng có giá thành thấp hơn so với các loại khác. Tuy nhiên, khả năng ổn định nguồn điện của chúng rất hạn chế. Các thiết bị nhạy cảm có thể gặp phải những sự gián đoạn ngắn.

Các thiết bị này thường có công suất từ 400 đến 1000 VA. Chúng dùng để bảo vệ các máy tính để bàn đơn lẻ và bộ định tuyến. Không nên sử dụng chúng cho máy chủ hoặc máy tính chơi game có bộ nguồn tích hợp PFC chủ động.

2. Bộ lưu điện tương tác theo dòng

Một bộ UPS tương tác theo dòng điện có thêm chức năng tự động Bộ ổn áp. Thiết bị này sử dụng một máy biến áp đa đầu ra. Bộ điều khiển AVR có chức năng khắc phục các tình trạng điện áp thấp và điện áp cao.

Khi lưới điện bị sự cố, bộ biến tần sẽ đảm nhận tải. Thời gian chuyển đổi dao động từ 2 đến 4 mili giây. Cấu trúc này đạt được sự cân bằng giữa khả năng bảo vệ và chi phí. Hiệu suất thường đạt từ 90 đến 96 phần trăm.

Các hệ thống UPS tương tác với đường dây phù hợp với các văn phòng nhỏ. Chúng bảo vệ thiết bị mạng và các máy trạm. Chúng không cách ly tải khỏi lưới điện. Sự dao động tần số và nhiễu mạnh vẫn lọt qua.

Hầu hết người dùng máy tính đều chọn cấu trúc mạng này. Cấu trúc này có khả năng xử lý các dao động điện áp thường gặp ở các khu dân cư. Ngoài ra, nó còn cung cấp đủ Thời gian sao lưu để tắt máy an toàn. Các mẫu sản phẩm có công suất từ 600 VA đến 3000 VA.

3. Bộ lưu điện chuyển đổi kép trực tuyến

Một bộ UPS trực tuyến liên tục chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) và ngược lại thành dòng điện xoay chiều (AC). Bộ chỉnh lưu có nhiệm vụ sạc pin. Bộ biến tần cung cấp điện cho tải mọi lúc.

Kiến trúc này đảm bảo thời gian chuyển đổi bằng không. Nó đảm bảo sự cách ly hoàn toàn khỏi các sự cố trên lưới điện. Độ ổn định điện áp duy trì trong phạm vi ±1%. Độ méo hài tổng (THD) ở đầu ra luôn dưới 3%.

Các hệ thống UPS trực tuyến phù hợp với các máy chủ quan trọng. Chúng bảo vệ thiết bị trong trung tâm dữ liệu. Chúng cũng được sử dụng cho các máy tính trong lĩnh vực y tế và công nghiệp. Nhược điểm là chi phí cao hơn và hiệu suất thấp hơn một chút.

Các thiết kế hiện đại không sử dụng biến áp giúp nâng cao hiệu suất. Một số thiết bị đạt hiệu suất từ 96 đến 99 phần trăm ở chế độ tiết kiệm năng lượng. Chúng sử dụng công nghệ IGBT hoặc MOSFET SiC. Những tiến bộ này giúp giảm chi phí vận hành cho các hệ thống triển khai quy mô lớn.

4. Phân loại theo tiêu chuẩn IEC 62040-3

Tiêu chuẩn IEC 62040-3 phân loại các hệ thống UPS dựa trên sự phụ thuộc vào điện áp và tần số. Tiêu chuẩn này giúp các kỹ sư lựa chọn cấu trúc phù hợp.

VFD là viết tắt của “phụ thuộc vào điện áp và tần số”. Bộ lưu điện dự phòng (Standby UPS) thuộc loại này. VI là viết tắt của “không phụ thuộc vào điện áp”. Bộ lưu điện tương tác với mạng điện (Line-interactive UPS) thuộc loại này. VFI là viết tắt của “không phụ thuộc vào điện áp và tần số”. Bộ lưu điện trực tuyến chuyển đổi kép (Online double-conversion UPS) thuộc loại này.

Các hệ thống VFI mang lại mức độ bảo vệ cao nhất. Chúng tự động điều chỉnh lại điện áp và tần số đầu ra một cách độc lập. Điều này khiến chúng trở thành lựa chọn lý tưởng cho các hệ thống máy tính có vai trò then chốt.

5. So sánh cấu trúc mạng máy tính

So sánh này mang tính khái niệm. Hiệu suất thực tế có thể khác nhau tùy theo nhà sản xuất. Luôn đối chiếu các thông số kỹ thuật với các báo cáo thử nghiệm theo tiêu chuẩn IEC 62040-3.

Ⅳ. Các thành phần chính của bộ lưu điện (UPS) cho máy tính

1. Bộ chỉnh lưu và bộ sạc

Bộ chỉnh lưu chuyển đổi nguồn điện xoay chiều (AC) đầu vào thành nguồn điện một chiều (DC). Trong quá trình hoạt động bình thường, bộ chỉnh lưu này cấp điện cho đường dây DC. Ngoài ra, nó còn sạc ắc-quy. Các bộ chỉnh lưu hiện đại sử dụng hệ số công suất Điều chỉnh. Điều này giúp giảm méo hài ở phía đầu vào.

2. Hệ thống pin

Ắc-quy có chức năng tích trữ năng lượng để dự phòng trong trường hợp mất điện. Ắc-quy chì-axit VRLA vẫn được sử dụng phổ biến. Tuổi thọ của chúng dao động từ 3 đến 5 năm trong điều kiện bình thường. Ắc-quy lithium-ion đang chiếm lĩnh thị trường. Tuổi thọ của chúng dao động từ 8 đến 15 năm.

Việc lựa chọn pin phụ thuộc vào một số yếu tố. Trong đó bao gồm thời lượng sử dụng cần thiết, tốc độ xả, nhiệt độ môi trường và chiến lược bảo dưỡng. Pin lithium-ion có mật độ năng lượng cao hơn. Loại pin này cũng có khả năng chịu được dải nhiệt độ rộng hơn.

3. Biến tần

Bộ biến tần chuyển đổi nguồn điện một chiều (DC) thành nguồn điện xoay chiều (AC). Thiết bị này quyết định điện áp đầu ra, tần số và chất lượng dạng sóng. Các bộ biến tần chất lượng cao tạo ra dạng sóng sin thuần túy. Điều này là yếu tố thiết yếu đối với các bộ nguồn có chức năng bù công suất chủ động (PFC).

Các bộ biến tần sóng sin mô phỏng sử dụng phương pháp xấp xỉ theo từng bước. Chúng có thể gây ra tình trạng tắt máy hoặc quá nhiệt ở các máy tính nhạy cảm. Hầu hết các máy tính để bàn hiện đại và tất cả các máy chủ đều yêu cầu sóng sin thuần túy.

4. Công tắc chuyển mạch tĩnh

Hệ thống chuyển mạch tĩnh cung cấp một đường dẫn nguồn dự phòng. Hệ thống này sẽ kích hoạt khi UPS gặp sự cố hoặc quá tải. Ngoài ra, nó còn cho phép thực hiện bảo trì mà không làm gián đoạn nguồn điện cho tải. Thành phần này đóng vai trò quan trọng đối với tính sẵn sàng của các trung tâm dữ liệu.

5. Hệ thống điều khiển và giám sát

Các thiết bị UPS hiện đại được trang bị hệ thống điều khiển kỹ thuật số. Chúng giám sát điện áp đầu vào, điện áp đầu ra, mức tải và tình trạng pin. Ngoài ra, chúng còn được trang bị các cổng giao tiếp. Các giao thức USB, RS-232 và SNMP cho phép Giám sát từ xa.

Ⅴ. Phân tích tải máy tính và xác định công suất UPS

1. Mức tiêu thụ điện năng điển hình theo loại máy tính

Việc xác định công suất chính xác bắt đầu từ việc kiểm kê tải. Hãy đo công suất của từng thiết bị được kết nối với bộ lưu điện (UPS).

Máy tính để bàn văn phòng tiêu thụ từ 80 đến 200 watt. Máy tính chơi game tiêu thụ từ 250 đến 450 watt. Máy tính tất cả trong một tiêu thụ từ 50 đến 120 watt. Màn hình tiêu thụ thêm từ 25 đến 80 watt tùy theo kích thước. Bộ định tuyến Wi-Fi tiêu thụ từ 10 đến 25 watt. Thiết bị NAS tiêu thụ từ 20 đến 60 watt.

Luôn kiểm tra các thông số kỹ thuật ghi trên nhãn hiệu. Những thông số này cho biết mức tiêu thụ điện tối đa có thể đạt được. Mức tiêu thụ thực tế thường thấp hơn. Sử dụng đồng hồ đo công suất cắm trực tiếp để đo lường chính xác.

2. VA so với Watts và hệ số công suất

Các hệ thống UPS có hai thông số kỹ thuật. VA đo công suất biểu kiến. Watts đo công suất thực. Mối quan hệ giữa hai thông số này liên quan đến hệ số công suất.

Công thức rất đơn giản. VA bằng Watts chia cho hệ số công suất. Các bộ nguồn máy tính hiện đại đạt được hệ số công suất từ 0,90 đến 0,99. Thiết bị cũ có thể có hệ số công suất thấp tới 0,70.

Một bộ UPS phải đáp ứng cả hai thông số kỹ thuật này. Tải có thể vượt quá công suất định mức (watt) nhưng vẫn phải nằm trong giới hạn VA. Các kỹ sư phải kiểm tra cả hai giá trị này trong quá trình lựa chọn.

3. Phương pháp xác định kích thước

Hãy làm theo các bước sau để chọn công suất UPS phù hợp cho máy tính. Trước tiên, hãy lập danh sách tất cả các thiết bị cần bảo vệ. Ghi lại công suất (watt) của từng thiết bị. Tính tổng tải theo đơn vị watt.

Thứ hai, chuyển đổi từ watt sang VA. Chia tổng công suất (watt) cho hệ số công suất của tải. Nếu không biết hệ số công suất, hãy lấy 0,90 làm giá trị mặc định cho các thiết bị hiện đại.

Thứ ba, tính thêm biên độ tăng trưởng. Cộng thêm 20 đến 25 phần trăm để dự trù cho việc mở rộng trong tương lai.

Thứ tư, áp dụng biên độ dự phòng tải. Thiết kế dựa trên 70 đến 80 phần trăm công suất định mức của UPS. Điều này giúp đảm bảo khoảng trống dự phòng cho dòng điện khởi động.

Thứ năm, chọn tiêu chuẩn tiếp theo Kích thước UPS. Kiểm tra xem cả công suất VA và công suất (watt) có phù hợp với tải đã tính toán hay không.

4. Ví dụ về bảng tính xác định kích thước

Ví dụ này minh họa phương pháp này. Các yêu cầu thực tế phụ thuộc vào từng loại thiết bị cụ thể.

Ⅵ. Công nghệ pin và thời lượng sử dụng

1. VRLA so với pin lithium-ion

Pin axit-chì VRLA có giá ban đầu rẻ hơn. Tuổi thọ của chúng từ 3 đến 5 năm. Chúng rất nhạy cảm với nhiệt độ trên 30 độ C.

Pin lithium-ion có mật độ năng lượng cao hơn. Tuổi thọ của chúng dao động từ 8 đến 15 năm. Chúng sạc nhanh hơn và chịu được dải nhiệt độ rộng hơn. Chi phí ban đầu của chúng cao gấp 2 đến 3 lần. Tuy nhiên, xét về tổng chi phí sở hữu, pin lithium-ion thường là lựa chọn ưu việt hơn trong các ứng dụng dài hạn.

2. Tính toán thời gian chạy

Thời gian chạy phụ thuộc vào dung lượng pin và tải. Công thức cơ bản cho phép tính toán ước lượng về mặt lý thuyết. Nhân điện áp ắc-quy với đơn vị ampe-giờ. Sau đó, nhân với hệ số hiệu suất của UPS. Chia cho công suất tải.

Thời gian chạy thực tế khác với thời gian lý thuyết. Dung lượng pin giảm khi tốc độ xả cao. Nhiệt độ ảnh hưởng đến tốc độ phản ứng hóa học. Quá trình lão hóa làm giảm dung lượng khả dụng theo thời gian.

Các nhà sản xuất công bố các biểu đồ xả điện áp không đổi. Các kỹ sư nên sử dụng các biểu đồ này để đưa ra lựa chọn cuối cùng. Công thức lý thuyết chỉ dùng để ước tính sơ bộ.

3. So sánh công nghệ pin

Ⅶ. Dạng sóng đầu ra và khả năng tương thích với máy tính

1. Sóng sin thuần túy so với sóng sin mô phỏng

Các bộ biến tần UPS tạo ra các mức điện áp đầu ra khác nhau đồ thị sóng. Sóng sin thuần túy hoàn toàn trùng khớp với nguồn điện lưới. Sóng sin mô phỏng sử dụng các xấp xỉ theo từng bước.

Các máy tính hiện đại sử dụng bộ nguồn có chức năng bù công suất chủ động (PFC). Những bộ nguồn này yêu cầu nguồn điện đầu vào là sóng sin thuần túy. Sóng điện mô phỏng có thể gây ra hiện tượng tắt máy. Nó cũng có thể dẫn đến tình trạng quá nhiệt hoặc tiếng ồn bất thường từ quạt.

Eaton xác định rằng sóng sin thuần túy là yếu tố thiết yếu đối với các máy chủ có chức năng PFC. Dạng sóng mượt mà giúp giữ mức méo hài dưới 5%. Các dạng sóng mô phỏng có thể gây ra rủi ro về khả năng tương thích đối với các thiết bị điện tử nhạy cảm.

2. Khả năng tương thích theo loại máy tính

Các hệ thống UPS sóng sin thuần túy phù hợp với mọi loại máy tính. Chúng tương thích với máy tính chơi game, máy trạm và máy chủ. Chúng loại bỏ nhiễu điện từ (EMI) gây lỗi trong quá trình truyền dữ liệu.

Các bộ nguồn tạo sóng sin mô phỏng là đủ cho các bộ định tuyến cơ bản. Chúng cũng có thể cấp nguồn cho các máy tính để bàn không có PFC. Tuy nhiên, chúng có nguy cơ làm hỏng các bộ nguồn có PFC chủ động. Khoảng cách về giá đã thu hẹp. Hầu hết người dùng máy tính nên chọn bộ nguồn sóng sin thuần túy.

Các máy tính chơi game được trang bị GPU công suất cao cần nguồn điện có sóng sin thuần túy. Bộ nguồn tiêu thụ dòng điện khởi động rất lớn. Các dạng sóng mô phỏng không thể đáp ứng nhu cầu này.

Ⅷ. So sánh giữa UPS và bộ ổn áp trong hệ thống máy tính

1. Những điểm khác biệt cơ bản

Một bộ lưu điện (UPS) cung cấp Nguồn điện dự phòng trong thời gian mất điện. Điện áp bộ ổn định Chỉ điều chỉnh điện áp. Thiết bị này không thể cấp điện cho các thiết bị khi mất điện.

Một bộ lưu điện (UPS) có thể được trang bị chức năng điều chỉnh điện áp. Khả năng này phụ thuộc vào cấu trúc mạch. Các bộ lưu điện kiểu tương tác với nguồn điện (Line-interactive) và kiểu trực tuyến (Online) đều có chức năng này. Trong khi đó, các bộ lưu điện kiểu dự phòng (Standby) thì không.

2. Khi nào nên sử dụng từng thiết bị

Các máy tính ở những khu vực thường xuyên bị mất điện cần có bộ lưu điện (UPS). Nguồn điện dự phòng giúp ngăn ngừa mất dữ liệu. Nó cũng cho phép tắt máy một cách an toàn.

Các máy tính đặt tại những khu vực có nguồn điện ổn định nhưng bị dao động điện áp nghiêm trọng có thể cần sử dụng bộ ổn áp. Tuy nhiên, phần lớn người dùng sẽ được hưởng lợi nhiều hơn từ việc sử dụng bộ lưu điện (UPS). Chức năng dự phòng giúp giải quyết rủi ro quan trọng nhất.

Một số hệ thống lắp đặt sử dụng cả hai thiết bị. Bộ ổn áp được lắp đặt ở phía thượng lưu. Bộ lưu điện (UPS) được lắp đặt ở phía hạ lưu. Điều này giúp kéo dài Ắc quy UPS cuộc sống bằng cách giảm căng thẳng do điện áp gây ra.

Ⅸ. Lựa chọn bộ lưu điện (UPS) phù hợp cho hệ thống máy tính của bạn

1. Máy tính để bàn và máy tính cá nhân

Các hệ thống làm việc tại nhà thường tiêu thụ từ 200 đến 400 watt. Một bộ lưu điện (UPS) loại tương tác đường dây có công suất từ 600 đến 1000 VA phù hợp với hầu hết người dùng. Thiết bị này cung cấp thời gian hoạt động từ 10 đến 30 phút.

Hãy chọn chế độ đầu ra sóng sin thuần túy cho các máy tính để bàn hiện đại. Kiểm tra xem bộ lưu điện (UPS) có đủ ổ cắm được hỗ trợ bởi pin hay không. Kết nối màn hình và bộ định tuyến vào các cổng được bảo vệ. Cắm máy in laser vào các ổ cắm chỉ có chức năng chống sét.

2. Máy tính chơi game và máy trạm

Máy tính chơi game đòi hỏi công suất cao hơn. Các cấu hình tầm trung tiêu thụ từ 400 đến 550 watt. Các cấu hình cao cấp có thể vượt quá 600 watt.

Chọn một bộ lưu điện (UPS) loại tương tác đường dây hoặc trực tuyến có công suất từ 1000 đến 1500 VA. Sóng sin thuần túy là yêu cầu bắt buộc đối với các bộ nguồn có chức năng bù công suất chủ động (PFC). Thời gian hoạt động ở tải đầy đủ có thể giảm xuống còn 5 đến 15 phút.

3. Máy chủ và thiết bị trung tâm dữ liệu

Các máy chủ cần có hệ thống UPS chuyển đổi kép kết nối mạng. Các thiết bị này đảm bảo cách ly hoàn toàn. Chúng cũng giúp điều chỉnh điện áp một cách chính xác.

Xác định công suất UPS dựa trên cả các thông số kW và kVA. Áp dụng cơ chế dự phòng N+1 cho các ứng dụng quan trọng. Điều phối thời gian hoạt động của UPS với trình tự khởi động máy phát điện.

Ⅹ. Tiêu chuẩn và tuân thủ

1. Loạt tiêu chuẩn IEC 62040

Tiêu chuẩn IEC 62040-1 quy định các yêu cầu an toàn đối với bộ lưu điện (UPS). Tiêu chuẩn này bao gồm các quy định về phòng ngừa nguy hiểm và tiêu chuẩn kỹ thuật chế tạo. Tiêu chuẩn IEC 62040-3 quy định các yêu cầu về hiệu suất và phương pháp thử nghiệm. Tiêu chuẩn này phân loại các cấu trúc hệ thống thành VFD, VI hoặc VFI.

Việc tuân thủ các tiêu chuẩn đảm bảo hiệu suất đã được kiểm chứng. Điều này đảm bảo thời gian truyền tải, độ ổn định điện áp và các giới hạn THD. Người mua nên yêu cầu nhà sản xuất cung cấp báo cáo thử nghiệm.

2. Tiêu chuẩn UL 1778 và các chứng nhận khu vực

Tiêu chuẩn UL 1778 quy định khung tiêu chuẩn an toàn cho các hệ thống UPS tại Bắc Mỹ. Dấu CE áp dụng cho các thị trường châu Âu. Dấu CE yêu cầu phải tuân thủ Chỉ thị về Điện áp Thấp.

Luôn kiểm tra các dấu chứng nhận trước khi mua. Các sản phẩm chưa được chứng nhận có thể không đảm bảo mức độ bảo vệ cần thiết. Chúng cũng có thể vi phạm các quy định về điện của địa phương.

Ⅺ. Kết luận

Bộ nguồn dự phòng (UPS) trong hệ thống máy tính là một thành phần cơ sở hạ tầng thiết yếu. Thiết bị này bảo vệ hệ thống khỏi các sự cố mất điện, sụt áp, tăng áp và nhiễu điện. Cấu trúc mạng phù hợp phụ thuộc vào mức độ quan trọng của tải. Các thiết bị dự phòng (Standby) phù hợp cho nhu cầu sử dụng cơ bản tại gia đình. Các mẫu tương tác đường dây (Line-interactive) cân bằng giữa chi phí và khả năng bảo vệ. Hệ thống chuyển đổi kép trực tuyến (Online double-conversion) phục vụ cho các máy chủ có tính chất quan trọng.

Để xác định công suất phù hợp, cần phải đo lường tải chính xác. Chuyển đổi từ watt sang VA bằng cách sử dụng hệ số công suất. Áp dụng các mức dự phòng cho sự phát triển và tải. Chọn đầu ra sóng sin thuần túy cho các máy tính hiện đại. Chọn ắc-quy VRLA hoặc ắc-quy lithium-ion dựa trên yêu cầu về thời gian hoạt động và ngân sách.

Hãy coi bộ lưu điện (UPS) là một phần của hệ thống cấp nguồn tổng thể. Hãy phối hợp sử dụng nó với các thiết bị chống sét, hệ thống nối đất và máy phát điện. Cách tiếp cận này đảm bảo độ tin cậy lâu dài cho hệ thống máy tính của bạn.
