Cálculo do tempo de autonomia da bateria para UPS industriais

DICAS: Precisão cálculo do tempo de autonomia da bateria de reserva é essencial para o projeto de sistemas de energia industrial. Este guia abrangente explica a fórmula fundamental para o cálculo de Fonte de alimentação do no-break tempo de execução, apresenta exemplos detalhados e resolvidos para sistemas industriais de 20 kVA a 100 kVA e introduz conceitos avançados cálculo do tempo de autonomia da bateria de reserva metodologias. Compreender esses cálculos garante que seus equipamentos essenciais recebam proteção adequada durante quedas de energia. Analisamos os fatores que afetam o desempenho real do sistema de backup, comparamos tecnologias de baterias e apresentamos os recursos inteligentes de gerenciamento de baterias da BKPOWER, que otimizam as previsões de autonomia. Seja para dimensionar um novo UPS fonte de alimentação Seja para projetar um sistema ou avaliar a capacidade de backup existente, este artigo fornece o conhecimento técnico necessário para a tomada de decisões com segurança na área de proteção de energia industrial.

Ⅰ. Noções básicas sobre o tempo de autonomia da bateria de reserva

1. O que é o tempo de autonomia da bateria?

Bateria tempo de backup define por quanto tempo um sistema de UPS pode sustentar as cargas conectadas durante falhas de energia. Essa duração determina a capacidade de continuidade dos negócios. Ela afeta a sequência de partida do gerador. Ela influencia o funcionamento do sistema de segurança.

As aplicações industriais exigem cálculos precisos do tempo de backup. Os processos de fabricação precisam de períodos de desligamento programados. Os centros de dados exigem tempo de transição para a fonte de energia alternativa. As instalações médicas exigem operação contínua dos sistemas de suporte à vida.

O cálculo parece simples. No entanto, vários fatores influenciam o desempenho real. Capacidade da bateria constitui a base. A potência de carga determina a taxa de consumo. A eficiência do sistema afeta as perdas na conversão de energia. A temperatura influencia as taxas de reação química. O envelhecimento reduz a capacidade disponível ao longo do tempo.

2. A fórmula fundamental

O universal cálculo do tempo de autonomia da bateria de reserva A fórmula se aplica a todos os sistemas UPS:

Tempo de autonomia (horas) = (Capacidade da bateria (Ah) × Tensão da bateria (V) × Eficiência) / Potência de carga (W)

Onde:

• Capacidade da bateria (Ah): Capacidade total em ampere-hora do banco de baterias
• Tensão da bateria (V): tensão do barramento CC do sistema de baterias
• Eficiência: Eficiência de conversão do inversor do no-break (normalmente entre 0,85 e 0,93)
• Potência de carga (W): Consumo real de energia do equipamento protegido

Essa fórmula fornece o tempo de funcionamento máximo teórico. As condições reais reduzem esse valor. Os engenheiros aplicam margens de segurança para garantir uma proteção adequada.

3. Configurações de tensão do sistema UPS

Os sistemas UPS industriais utilizam diferentes tensões de barramento CC, dependendo da capacidade:

• Sistemas pequenos (1 a 10 kVA): 192 V CC (16 baterias de 12 V)
• Sistemas de médio porte (10-40 kVA): 384 V CC (32 baterias de 12 V)
• Sistemas de grande porte (40-100 kVA): 480 V CC (40 baterias de 12 V)
• Sistemas de grande porte (mais de 100 kVA): 720 V CC (60 baterias de 12 V)

Uma tensão mais alta reduz a corrente para uma potência equivalente. Isso minimiza as perdas nos condutores. Melhora a eficiência geral do sistema. No entanto, aumenta o número de baterias e a complexidade do sistema.

II. Exemplos detalhados de cálculo

1. Exemplo 1: UPS industrial de 20 kVA

Parâmetros do sistema:

• Potência nominal do no-break: 20 kVA / 18 kW (Fator de potência = 0.9)
• Carga real: 12 kW (67% da capacidade nominal, típica para aplicações industriais)
• Configuração da bateria: 32 baterias de 12 V e 100 Ah (barramento de 384 V CC)
• Eficiência do sistema: 90% (0,90)

Cálculo: Tempo de autonomia = (100 Ah × 384 V × 0,90) / 12.000 W Tempo de autonomia = 34.560 Wh / 12.000 W Tempo de autonomia = 2,88 horas (2 horas e 53 minutos)

Este tempo de operação oferece excelente proteção para pequenas instalações industriais. Ele acomoda as sequências de partida dos geradores (normalmente de 10 a 15 minutos). Permite o desligamento ordenado do processo caso os geradores não consigam dar partida.

O fator de carga 67% representa a utilização industrial típica. Uma carga total de 18 kW reduziria o tempo de autonomia para 1,92 horas. A carga parcial prolonga o tempo de autonomia proporcionalmente.

2. Exemplo 2: UPS industrial de 60 kVA

Parâmetros do sistema:

• Potência nominal do no-break: 60 kVA / 54 kW (fator de potência = 0,9)
• Carga real: 40 kW (74% da capacidade nominal)
• Configuração da bateria: 40 baterias de 12 V e 150 Ah (barramento de 480 V CC)
• Eficiência do sistema: 92% (0,92)

Cálculo: Tempo de autonomia = (150 Ah × 480 V × 0,92) / 40.000 W Tempo de autonomia = 66.240 Wh / 40.000 W Tempo de autonomia = 1,66 horas (1 hora e 40 minutos)

Os sistemas UPS industriais de médio porte dão suporte às linhas de produção, ao controle de processos e à infraestrutura das instalações. Os 90 minutos de autonomia cobrem a maioria das interrupções de energia. Isso proporciona tempo suficiente para a sincronização do gerador.

Para necessidades de backup prolongadas, os gabinetes de baterias externas duplicam ou triplicam a capacidade. Os projetos modulares das baterias permitem a expansão com troca a quente.

3. Exemplo 3: UPS industrial de 100 kVA

Parâmetros do sistema:

• Potência nominal do no-break: 100 kVA / 90 kW (fator de potência = 0,9)
• Carga real: 70 kW (78% da capacidade nominal)
• Configuração da bateria: 40 baterias de 12 V e 200 Ah (barramento de 480 V CC)
• Eficiência do sistema: 93% (0,93)

Cálculo: Tempo de autonomia = (200 Ah × 480 V × 0,93) / 70.000 W Tempo de autonomia = 89.280 Wh / 70.000 W Tempo de autonomia = 1,28 horas (1 hora e 17 minutos)

Grandes sistemas UPS industriais protegem instalações críticas de manufatura, centros de dados e unidades de saúde. O tempo de autonomia geralmente se concentra na capacidade de fazer a ponte até o gerador, em vez de na operação prolongada.

A adição de um segundo banco de baterias de 200 Ah amplia o tempo de backup para 2,56 horas. Algumas instalações adotam configurações de baterias com autonomia de quatro horas para processos críticos.

Figura 2: Industrial Bateria do no-break Sistema de backup que apresenta uma configuração de gabinete para aplicações de 100 kVA ou mais, com módulos de bateria estendidos que atendem a requisitos de autonomia de 30 minutos a mais de 4 horas.

Ⅲ. Fatores que afetam o desempenho real do backup

1. Impacto do envelhecimento da bateria

A capacidade da bateria diminui com o tempo. As baterias de chumbo-ácido perdem de 20 a 30% de capacidade ao longo de 3 a 5 anos. As baterias de íon-lítio mantêm 80% de capacidade após 8 a 10 anos.

Os efeitos do envelhecimento reduzem o tempo de backup em aproximadamente 15% ao longo do ciclo de vida da bateria. Testes regulares de capacidade identificam a degradação. A substituição preventiva mantém o tempo de operação previsto.

A temperatura acelera o envelhecimento. A cada 10 °C acima de 25 °C, a taxa de envelhecimento dobra. As salas de baterias com climatização controlada prolongam a vida útil.

2. Considerações sobre a taxa de descarga

A capacidade da bateria varia de acordo com a taxa de descarga. A descarga rápida (alta corrente) extrai menos energia total do que a descarga lenta. O efeito de Peukert descreve essa relação.

Os sistemas UPS normalmente descarregam a taxas de 0,1C a 0,3C (10-30% de capacidade por hora). Essa taxa moderada minimiza a perda de capacidade. Cargas muito elevadas podem reduzir a capacidade útil em 20%.

Aplicações com alta taxa de descarga exigem bancos de baterias sobredimensionados. Os cálculos de projeto devem levar em conta os efeitos da taxa de descarga.

3. Efeitos da temperatura

A composição química da bateria é sensível à temperatura. As baterias de chumbo-ácido apresentam desempenho ideal entre 20 e 25 °C. Abaixo de 15 °C, a capacidade diminui em 10 a 20%. Acima de 30 °C, as perdas internas aumentam.

Os carregadores com compensação de temperatura ajustam a tensão de carga. Isso evita a sobrecarga em altas temperaturas e a subcarga em baixas temperaturas.

Ambientes extremos exigem gerenciamento térmico. As almofadas de aquecimento mantêm temperaturas mínimas. A ventilação dissipa o calor durante o carregamento.

4. Impacto das flutuações de carga

As cargas industriais variam dinamicamente. A partida dos motores gera picos de demanda. Os ciclos de processo alteram o consumo de energia. Essas flutuações afetam o tempo de autonomia do sistema de backup.

A carga média determina o tempo total de funcionamento. No entanto, as cargas de pico sobrecarregam a bateria. Descargas de alta corrente reduzem a eficiência. O sistema de gerenciamento da bateria deve ser capaz de lidar com picos de corrente.

O dimensionamento conservador utiliza a carga de pico para os cálculos. Isso garante um backup adequado nas condições mais adversas.

Ⅳ. Comparação de tecnologias de baterias

1. Bateria de chumbo-ácido regulada por válvula (VRLA)

As baterias VRLA são predominantes em aplicações industriais de UPS. Elas oferecem confiabilidade comprovada. Exigem manutenção mínima. Os custos iniciais são moderados.

Especificações típicas:

• Densidade energética: 30-50 Wh/kg
• Vida útil: 500 a 800 ciclos (com profundidade de descarga de 50%)
• Vida útil: 3 a 5 anos (operação em flutuação)
• Temperatura de operação: -20 °C a +50 °C
• Eficiência: 85-90%

A tecnologia VRLA oferece um sistema de backup econômico para aplicações padrão. É ideal para instalações com programas de manutenção regulares. O planejamento da substituição evita falhas inesperadas.

2. Íon-lítio (LiFePO₄)

A tecnologia de íons de lítio oferece desempenho superior. Ela proporciona maior densidade energética. Proporciona maior vida útil. Ocupa menos espaço.

Especificações típicas:

• Densidade energética: 100-150 Wh/kg
• Vida útil: 3.000 a 5.000 ciclos (com profundidade de descarga de 80%)
• Vida útil: 10 a 15 anos
• Temperatura de operação: -10 °C a +60 °C
• Eficiência: 95-98%

Os custos iniciais mais elevados (2 a 3 vezes os das baterias de chumbo-ácido) são compensados pela maior durabilidade. A redução dos custos com mão de obra para substituição e do tempo de inatividade melhora o custo total de propriedade. As baterias de íon-lítio são adequadas para aplicações críticas e instalações remotas.

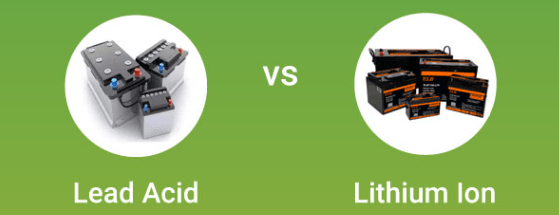

Figura 3: Comparação visual entre as tecnologias de baterias de chumbo-ácido e de íons de lítio, mostrando as diferenças de tamanho, peso e formato para capacidades nominais equivalentes.

3. Níquel-cádmio (NiCd)

As baterias de níquel-cádmio oferecem tolerância a temperaturas extremas. Elas suportam descargas profundas. Elas proporcionam uma longa vida útil.

Especificações típicas:

• Densidade energética: 40-60 Wh/kg
• Vida útil: 1.500 a 2.000 ciclos
• Vida útil: 10 a 20 anos
• Temperatura de operação: -40 °C a +60 °C
• Eficiência: 80-85%

As baterias de NiCd são adequadas para ambientes adversos. Elas toleram temperaturas extremas sem perda de desempenho. As regulamentações ambientais limitam o uso do cádmio devido à sua toxicidade. O descarte exige manuseio especial.

Ⅴ. Gerenciamento Inteligente de Baterias da BKPOWER

1. Monitoramento inteligente da bateria

A BKPOWER integra tecnologia avançada cálculo do tempo de autonomia da bateria de reserva com monitoramento em tempo real. O sistema mede continuamente:

• Tensões individuais das células
• Temperatura da bateria em vários pontos
• Corrente de descarga e ampere-hora acumulados
• Resistência interna (indicador de saúde)

Esses dados alimentam algoritmos preditivos. O sistema calcula o tempo de funcionamento restante real. Ele leva em conta o envelhecimento da bateria e os efeitos da temperatura. Os operadores recebem estimativas precisas do tempo de autonomia, e não cálculos teóricos.

Monitoramento remoto Por meio do SNMP e do Modbus, integra-se aos sistemas de gerenciamento de instalações. Os alertas avisam os operadores sobre condições de desempenho reduzido antes que ocorram falhas.

2. Tecnologia de carregamento adaptativo

Os sistemas de recarga da BKPOWER otimizam a vida útil da bateria. A recarga com compensação de temperatura ajusta a tensão de acordo com as condições ambientais. Isso evita a sobrecarga no verão e a subcarga no inverno.

A carga por pulsos dessulfata as baterias de chumbo-ácido. Isso prolonga a vida útil em 20-30%. As cargas de equalização equilibram as tensões das células. Isso evita a falha prematura das células fracas.

Os sistemas de íons de lítio utilizam carregamento balanceado. O monitoramento individual das células garante um estado de carga uniforme. Isso maximiza a capacidade e a vida útil da bateria.

3. Algoritmos de previsão em tempo de execução

Tradicional Calculadora de autonomia da bateria do UPS As funções utilizam fórmulas estáticas. O BKPOWER implementa previsões dinâmicas. O sistema aprende com os padrões reais de descarga. Ele aprimora as estimativas de capacidade com base no desempenho histórico.

Os algoritmos de aprendizado de máquina identificam tendências de degradação da bateria. Eles prevêem as datas de fim de vida útil. O planejamento da manutenção otimiza o momento da substituição. Isso evita tanto falhas inesperadas quanto a substituição prematura.

Durante a descarga, o sistema atualiza continuamente o tempo restante. As variações na carga acionam um recálculo. Isso fornece aos operadores informações úteis para a tomada de decisões relacionadas ao gerenciamento de energia.

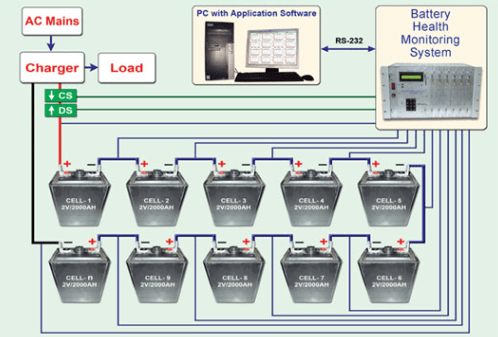

Figura 4: Arquitetura do sistema de monitoramento do estado da bateria, mostrando o monitoramento de células individuais, a aquisição de dados e a análise centralizada para manutenção preditiva e cálculo preciso do tempo de operação.

Ⅵ. Diretrizes para a aplicação prática

1. Dimensionamento para diferentes aplicações

Instalações fabris: Capacidade para 15 a 30 minutos de autonomia. Isso abrange a inicialização do gerador. O desligamento ordenado requer de 30 a 60 minutos. Processos críticos podem precisar de 2 a 4 horas.

Centros de dados: no mínimo 5 a 10 minutos para a transferência de equipamentos de TI. Os sistemas de refrigeração levam de 15 a 30 minutos. O backup prolongado protege contra falhas no gerador.

Unidades de saúde: Os sistemas de segurança de vida devem ter autonomia de mais de 90 minutos. Os cuidados intensivos exigem alimentação de reserva por tempo indeterminado por meio de geradores. O no-break (UPS) fornece apenas alimentação de transição.

Infraestrutura (água, trânsito): um prazo de 30 a 60 minutos permite a implementação de procedimentos de emergência. Um prazo de reserva mais longo evita riscos à segurança pública.

2. Recomendações sobre margem de segurança

Os engenheiros costumam aplicar margens de segurança de 20 a 25%. Isso leva em conta:

• Envelhecimento da bateria ao longo da vida útil
• Variações de temperatura
• Projeções de crescimento da carga
• Incertezas de medição

Uma meta de projeto de 60 minutos com margem de 25% proporciona 75 minutos inicialmente. Após 3 anos de envelhecimento, a capacidade cai para 80%. O tempo restante é de 60 minutos, atendendo ao requisito original.

O sobredimensionamento em 50-100% prolonga os intervalos de substituição. No entanto, o aumento dos custos e das necessidades de espaço deve ser justificado.

3. Testes e validação

O comissionamento inicial valida o tempo de operação calculado. O teste com banco de carga simula a descarga real. O tempo de reserva medido confirma as premissas de projeto.

Os testes anuais monitoram a degradação da bateria. Os testes de capacidade comparam o desempenho real com o nominal. A análise de tendências prevê a vida útil restante.

A documentação dos resultados dos testes serve de base para as decisões de manutenção. Ela comprova a conformidade regulatória. Além disso, fornece dados para cálculos futuros de dimensionamento.

Ⅶ. Considerações avançadas sobre cálculos

1. Perfis de descarga em múltiplas etapas

Alguns sistemas utilizam descarga gradual. As cargas críticas recebem alimentação total. As cargas não críticas são desligadas após um atraso inicial. Isso prolonga o tempo de funcionamento dos equipamentos essenciais.

O cálculo requer uma análise específica para cada etapa:

• Fase 1: Todas as cargas (5 minutos)
• Etapa 2: Apenas cargas críticas (reserva restante)

O tempo efetivo de autonomia aumenta significativamente. Uma bateria com autonomia de 60 minutos pode fornecer mais de 3 horas para cargas críticas após o desligamento de equipamentos não essenciais.

2. Cenários de carga variável

As cargas industriais variam. Os ciclos de processo alteram a demanda de energia. A partida dos motores gera picos de carga.

A simulação de Monte Carlo modela cargas variáveis. Ela gera distribuições estatísticas do tempo de backup. Os engenheiros dimensionam com base no percentil 95 de confiança, e não nas condições médias.

Os sistemas da BKPOWER registram os perfis reais de carga. Ferramentas de software simulam diversos cenários. Isso permite recomendações de dimensionamento baseadas em dados.

3. Integração do gerador

O tempo de autonomia do no-break deve ser suficiente para permitir a partida do gerador. Sequência típica:

• 0 segundos: Falha de energia, o no-break assume a carga
• 10 segundos: Sequência de partida do gerador iniciada
• 30 a 60 segundos: o gerador atinge a velocidade nominal
• 60 a 90 segundos: o comutador transfere a carga para o gerador

O no-break deve sustentar a carga até que o gerador assuma o funcionamento. É essencial que a bateria tenha autonomia mínima de 2 a 3 minutos. Uma autonomia maior protege contra falhas na partida do gerador.

Conclusão: um cálculo preciso garante a confiabilidade

Cálculo do tempo de autonomia da bateria de reserva constitui a base de UPS confiável projeto do sistema. A fórmula fundamental fornece o tempo de execução teórico. Fatores do mundo real exigem julgamento de engenharia. As margens de segurança garantem proteção adequada.

Este artigo apresentou exemplos de cálculos para sistemas industriais de 20 kVA, 60 kVA e 100 kVA. Esses exemplos abrangem aplicações típicas nos setores de manufatura, comercial e de infraestrutura. Projetos reais exigem uma análise específica para cada local.

A escolha da tecnologia da bateria afeta o desempenho a longo prazo. As baterias de chumbo-ácido oferecem boa relação custo-benefício. As de íon-lítio proporcionam maior durabilidade. Os requisitos de temperatura e manutenção influenciam a escolha ideal.

O gerenciamento inteligente de baterias da BKPOWER transforma cálculos teóricos em proteção confiável. O monitoramento em tempo real, o carregamento adaptativo e os algoritmos preditivos otimizam o desempenho em termos de autonomia. Esses recursos garantem que os tempos de backup calculados se traduzam em capacidade operacional real.

Para a sua próxima Fonte de alimentação do no-break No projeto, aplique esses métodos de cálculo. Leve em consideração todos os fatores que influenciam o resultado. Implemente margens de segurança adequadas. Entre em contato com a equipe de engenharia da BKPOWER para obter orientações específicas para sua aplicação. Preciso cálculo do tempo de autonomia da bateria de reserva protege suas operações essenciais em caso de falta de energia.
