Chuyển đổi KVA sang Amps: Hướng dẫn toàn diện

MỘT SỐ LƯU Ý: Chuyển đổi kVA sang Ampe là yếu tố quan trọng để xác định kích thước Hệ thống UPS, Biến áp, Và Bộ ổn áp thiết bị một cách chính xác. Cẩm nang toàn diện này cung cấp các công thức đầy đủ cho hệ thống một pha và ba pha, các bảng chuyển đổi chi tiết, cùng với các ví dụ thực tế BKPOWER Ví dụ về sản phẩm. Tìm hiểu cách hệ số công suất ảnh hưởng đến các phép tính của bạn và lý do tại sao việc chuyển đổi chính xác giúp ngăn ngừa các sự cố thiết bị gây tốn kém.

Ⅰ. Chuyển đổi từ kVA sang Ampe: Hướng dẫn kỹ thuật toàn diện

Mọi dự án điện đều bắt đầu bằng một phép tính quan trọng. Thiết bị của bạn sẽ tiêu thụ bao nhiêu dòng điện? Câu trả lời sẽ quyết định kích cỡ của cầu dao, việc lựa chọn cáp, và Biến áp đánh giá. Nếu đánh giá sai, bạn có thể gặp phải tình trạng quá nhiệt, cầu dao bị ngắt hoặc thiết bị hỏng hóc.

kVA (kilovolt-ampere) dùng để đo công suất biểu kiến. Nó bao gồm cả công suất hoạt và công suất phản kháng. Ampe (ampe) đo dòng điện thực tế. Để chuyển đổi giữa hai đơn vị này, cần phải biết điện áp và loại hệ thống.

Hướng dẫn này cung cấp các công thức đầy đủ, bảng chuyển đổi và các ví dụ thực tế. Dù bạn đang tính toán kích thước cho một UPS Hệ thống cho một trung tâm dữ liệu hoặc chọn một Biến áp Đối với các tải công nghiệp, các tính toán này đảm bảo việc phân phối điện an toàn và hiệu quả.

II. Hiểu về kVA, kW và Ampe

1. kVA là gì?

kVA đo công suất biểu kiến. Nó thể hiện tổng công suất đi qua mạch điện. Con số này bao gồm cả công suất hữu ích (thực hiện công việc hữu ích) và công suất phản kháng (duy trì các trường điện từ).

Công thức rất đơn giản:

kVA = (V × I) / 1000

Đối với hệ thống một pha, V là điện áp giữa pha và trung tính. Đối với hệ thống ba pha, V là điện áp giữa các pha và kết quả được nhân với √3.

Các thiết bị như Biến áp, Hệ thống UPS, và công suất của máy phát điện được tính bằng kVA. Chỉ số này xác định dòng điện tối đa mà thiết bị có thể cung cấp mà không bị quá nhiệt.

2. kW là gì?

kW (kilowatt) đo công suất thực. Đây là công suất thực tế mà tải tiêu thụ. Nó thực hiện các công việc hữu ích như vận hành động cơ, thắp sáng đèn hoặc làm nóng các bộ phận.

Mối quan hệ giữa kVA và kW liên quan đến hệ số công suất:

kW = kVA × Hệ số công suất

A Bộ ổn áp Với công suất định mức 10 kVA và hệ số công suất 0,8, thiết bị chỉ cung cấp 8 kW công suất hữu ích. 2 kVA còn lại là công suất phản kháng dao động giữa nguồn và tải.

3. Ampe là gì?

Ampe đo dòng điện. Nó cho biết có bao nhiêu electron đi qua một điểm trong một giây. Các thiết bị ngắt mạch, dây cáp và thanh dẫn đều được định mức bằng Ampe.

Việc chuyển đổi kVA sang Ampe giúp trả lời câu hỏi thực tiễn: “Tôi cần cầu dao có kích thước bao nhiêu?” Nó cũng giúp xác định kích thước dây cáp, công suất tủ điện và mức định mức của thiết bị bảo vệ.

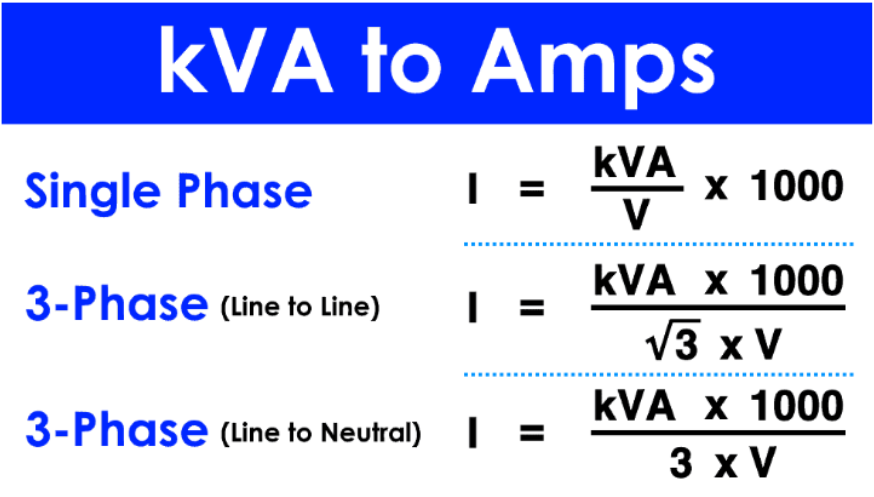

Ⅲ. Công thức chuyển đổi từ kVA sang Ampe theo loại hệ thống

1. Hệ thống một pha

Điện một pha sử dụng một dạng sóng điện áp xoay chiều. Loại điện này thường được sử dụng trong các ứng dụng dân dụng và thương mại quy mô nhỏ.

Công thức:

I = (kVA × 1000) / V

Nơi:

• I = Dòng điện (A)
• kVA = Công suất biểu kiến tính bằng kilovolt-ampe
• V = Điện áp tính bằng volt (giữa pha và trung tính)

Ví dụ: 5 kVA Hệ thống UPS ở điện áp 230 V:

I = (5 × 1000) / 230 = 21,74 Ampe

Bạn nên chọn một cầu dao 25A hoặc 32A với mức dự phòng an toàn phù hợp.

2. Hệ thống ba pha nối dây

Điện ba pha sử dụng ba mức điện áp đồ thị sóng chênh lệch 120°. Đây là tiêu chuẩn cho các ứng dụng công nghiệp và thương mại quy mô lớn. Điện áp giữa các pha được đo giữa bất kỳ hai dây pha nào.

Công thức:

I = (kVA × 1000) / (√3 × V)

Trong đó √3 ≈ 1,732

Ví dụ: 100 kVA Biến áp ở 400 V:

I = (100 × 1000) / (1,732 × 400) = 144,34 Ampe

Việc lựa chọn cầu dao tiêu chuẩn thường là loại 160A hoặc 200A, tùy thuộc vào đặc tính tải.

3. Hệ thống ba pha giữa pha và trung tính

Trong một số cấu hình, tải được kết nối giữa pha và trung tính thay vì giữa các pha với nhau. Điều này đòi hỏi phải sử dụng một công thức khác.

Công thức:

I = (kVA × 1000) / (3 × V)

Trong đó V là điện áp giữa pha và trung tính.

Ví dụ: 30 kVA Điện áp Chất ổn định ở điện áp 230 V giữa pha và trung tính:

I = (30 × 1000) / (3 × 230) = 43,48 Ampe trên mỗi pha

4. Tính toán hệ số công suất

Các tải trong thực tế có hệ số công suất nhỏ hơn 1. Điều này ảnh hưởng đến dòng điện thực tế. Công thức đầy đủ bao gồm hệ số công suất:

Một pha:

I = (kVA × 1000 × hệ số công suất) / V

Điện áp giữa các pha trong hệ thống ba pha:

I = (kVA × 1000 × hệ số công suất) / (√3 × V)

Điện áp giữa pha và trung tính trong hệ thống ba pha:

I = (kVA × 1000 × hệ số công suất) / (3 × V)

Trong đó PF là hệ số công suất (thường từ 0,7 đến 1,0)

Ví dụ với PF: Máy phát điện công suất 50 kVA, điện áp 400 V, ba pha, hệ số công suất (PF) = 0,85:

I = (50 × 1000 × 0,85) / (1,732 × 400) = 61,27 Ampe

Con số này thấp hơn mức 72,17 Ampe được tính toán khi không tính đến hệ số công suất. Việc sử dụng công thức sai có thể dẫn đến việc chọn thiết bị có công suất quá lớn hoặc quá nhỏ.

Ⅳ. Bảng chuyển đổi đầy đủ

1. Bảng chuyển đổi điện một pha (230V)

2. Bảng chuyển đổi ba pha (điện áp giữa các pha 400 V)

3. Bảng chuyển đổi ba pha (480 V giữa các pha)

Bảng

Sao chép

Ⅴ. Hệ số công suất: Yếu tố quyết định

1. Hệ số công suất là gì?

Hệ số công suất đo lường mức độ hiệu quả của việc chuyển đổi điện năng thành công việc hữu ích. Giá trị của nó nằm trong khoảng từ 0 đến 1.

• PF = 1,0: Tải thuần trở (bộ gia nhiệt, đèn sợi đốt). Toàn bộ công suất đều là công suất thực.
• PF = 0,8–0,9: Tải cảm ứng điển hình (động cơ, Biến áp, (đèn huỳnh quang). Một phần công suất là công suất phản kháng.
• PF = 0,6–0,7: Hệ số công suất thấp (động cơ hoạt động ở tải nhẹ, bộ ổn áp cũ). Công suất phản kháng lớn.

Công suất phản kháng không thực hiện công hữu ích. Nó dao động giữa nguồn và tải, gây ra dòng điện bổ sung. Đây là lý do tại sao một máy biến áp 10 kVA Hệ thống UPS với hệ số công suất (PF) = 0,8 chỉ cung cấp công suất thực là 8 kW nhưng vẫn tiêu thụ dòng điện tối đa.

2. Tại sao hệ số công suất lại quan trọng khi chuyển đổi từ kVA sang Ampe

Việc bỏ qua hệ số công suất sẽ dẫn đến kết quả tính toán dòng điện không chính xác. Hãy xem xét một máy biến áp 50 kVA Biến áp ở 400 V:

• Không có PF: 72,17 A
• Khi PF = 0,8: 57,74 Ampe
• Khi PF = 0,9: 64,95 Ampe

Việc áp dụng công thức không tính hệ số công suất (PF) cho tải có PF = 0,8 sẽ dẫn đến việc sử dụng các thiết bị ngắt mạch và dây cáp có kích thước quá lớn (25%). Điều này gây lãng phí chi phí. Ngược lại, việc áp dụng giả định PF = 1,0 cho tải có PF = 0,7 sẽ dẫn đến việc sử dụng thiết bị có kích thước quá nhỏ, gây ra hiện tượng quá nhiệt.

3. Nâng cao hệ số công suất

Chỉnh hệ số công suất giúp giảm công suất phản kháng. Các tổ tụ điện bù đắp điện kháng cảm. Điều này giúp hệ số công suất (PF) tiến gần hơn đến 1,0.

Các lợi ích bao gồm:

• Dòng điện giảm khi công suất thực không đổi
• Dây cáp và cầu dao có kích thước nhỏ hơn
• Giảm tổn thất năng lượng (I²R)
• Tránh được các khoản phạt của công ty điện lực do hệ số công suất (PF) thấp

BKPOWERBộ ổn áp Các hệ thống được tích hợp chức năng điều chỉnh hệ số công suất giúp duy trì hệ số công suất ở mức trên 0,95. Điều này giúp tối ưu hóa lượng dòng điện tiêu thụ và giảm chi phí hạ tầng.

Gợi ý về liên kết văn bản trong trang:

• Hệ thống UPS → https://www.bkpowers.com/product/ups-system/
• Biến áp → https://www.bkpowers.com/product/transformer/
• Bộ ổn áp → https://www.bkpowers.com/product/voltage-stabilizer/

Ⅵ. Ứng dụng thực tế với các sản phẩm BKPOWER

1. Xác định công suất hệ thống UPS BKPOWER

Một trung tâm dữ liệu cần bảo vệ tải máy chủ có công suất 80 kW ở điện áp 400 V, ba pha. Các bộ nguồn của máy chủ có hệ số công suất (PF) là 0,9.

Bước 1: Tính toán công suất kVA cần thiết: kVA = kW / hệ số công suất = 80 / 0,9 = 88,89 kVA

Bước 2: Thêm hệ số an toàn 20%: 88,89 × 1,2 = 106,67 kVA

Bước 3: Chọn mức xếp hạng tiêu chuẩn Chọn BKPOWER 120 kVA Hệ thống UPS

Bước 4: Tính dòng điện I = (120 × 1000) / (1,732 × 400) = 173,21 Ampe

Bước 5: Chọn cầu dao bảo vệ 200A đi kèm với dây cáp 240 mm²

2. Lựa chọn máy biến áp BKPOWER

Một nhà máy cần hạ áp từ 11 kV xuống 400 V để cấp điện cho một động cơ có công suất 500 kW. Hệ số công suất (PF) của động cơ là 0,85.

Bước 1: Tính kVA: kVA = 500 / 0,85 = 588,24 kVA

Bước 2: Thêm 25% cho dòng khởi động động cơ 588,24 × 1,25 = 735,3 kVA

Bước 3: Chọn mức xếp hạng tiêu chuẩn Chọn BKPOWER 800 kVA Biến áp

Bước 4: Tính dòng điện sơ cấp (11 kV): I = (800 × 1000) / (1,732 × 11000) = 41,99 Ampe

Bước 5: Tính dòng điện thứ cấp (400 V) I = (800 × 1000) / (1,732 × 400) = 1.154,73 A

3. Cài đặt bộ ổn áp BKPOWER

Bệnh viện cần nguồn điện một pha ổn định 230V cho thiết bị MRI. Công suất tải là 15 kVA. Điện áp đầu vào dao động trong khoảng ±20%.

Bước 1: Tính dòng điện I = (15 × 1000) / 230 = 65,22 Ampe

Bước 2: Chọn mức độ ổn định Chọn BKPOWER 20 kVA Bộ ổn áp (Biên độ 30%)

Bước 3: Kiểm tra dòng điện đầu vào ở điện áp thấp. Tại 184V (230V – 20%), dòng điện đầu vào tăng lên: I_in = (20 × 1000) / 184 = 108,70 Ampe

Bước 4: Chọn cầu dao bảo vệ đầu vào 125A cùng với dây cáp phù hợp

Ⅶ. Những sai lầm thường gặp và cách khắc phục

1. Bỏ qua hệ số công suất

Lỗi: Sử dụng công thức kVA = kW và giả định hệ số công suất (PF) = 1,0 Hậu quả: Thiết bị có kích thước nhỏ hơn tiêu chuẩn cho Tải cảm ứng Giải pháp: Luôn kiểm tra hệ số công suất tải thông qua bảng hiệu hoặc các phép đo

2. Giả định sai về điện áp

Lỗi: Sử dụng điện áp giữa pha và trung tính trong các tính toán ba pha Hậu quả: Dòng điện bị ước tính cao hơn 73% (hệ số √3) Giải pháp: Kiểm tra xem điện áp là điện áp giữa các pha hay điện áp giữa pha và trung tính

3. Bỏ qua biên độ an toàn

Lỗi: Lựa chọn thiết bị có công suất kVA được tính toán chính xác Hậu quả: Không có khả năng chịu tải tăng hoặc dòng khởi động Giải pháp: Thêm biên độ 20–25% cho tải liên tục, 50%+ cho quá trình khởi động động cơ

4. Kết hợp điện một pha và ba pha

Lỗi: Áp dụng công thức một pha cho hệ thống ba pha Hậu quả: Dòng điện bị đánh giá thấp hơn 73% Giải pháp: Sử dụng hệ số √3 cho tất cả các phép tính điện áp giữa các pha trong hệ thống ba pha

5. Bỏ qua việc điều chỉnh công suất theo nhiệt độ

Lỗi: Sử dụng các mức xếp hạng tiêu chuẩn ở nhiệt độ môi trường cao Hậu quả: Thiết bị bị quá nhiệt trong môi trường nhiệt đới hoặc không gian kín Giải pháp: Áp dụng các hệ số điều chỉnh công suất theo tiêu chuẩn IEEE C57.91 đối với nhiệt độ và độ cao

Ⅷ. Kết luận

Chính xác kVA sang Ampe Việc chuyển đổi là yếu tố cơ bản trong thiết kế hệ thống điện. Nó đảm bảo rằng Hệ thống UPS đo kích thước, chính xác Biến áp sự lựa chọn và đáng tin cậy Bộ ổn áp hiệu suất. Cẩm nang này cung cấp các công thức đầy đủ cho hệ thống một pha và ba pha, các bảng chuyển đổi chi tiết, cùng với những hướng dẫn thực tiễn BKPOWER ví dụ về sản phẩm.

Hãy ghi nhớ các nguyên tắc cơ bản. Luôn kiểm tra điện áp và loại hệ thống. Đừng bao giờ bỏ qua hệ số công suất. Áp dụng các biên độ an toàn phù hợp. Sử dụng các thông số kỹ thuật tiêu chuẩn thay vì các tính toán chính xác.

BKPOWER cung cấp Hệ thống UPS, Biến áp, Và Bộ ổn áp các giải pháp được thiết kế chuyên biệt để đảm bảo cung cấp điện chính xác. Đội ngũ kỹ thuật của chúng tôi sẽ hỗ trợ quý khách trong việc tính toán tải, lựa chọn thiết bị và thiết kế hệ thống. Tìm hiểu thêm về các giải pháp cấp điện chuyên nghiệp tại www.bkpowers.com.
