Die Auswirkungen einer schlechten Netzqualität auf die Auswahl von industriellen USV-Anlagen

TIPPS: Eine schlechte Netzqualität hat erhebliche Auswirkungen auf die Auswahl industrieller USV-Anlagen und deren Betriebssicherheit. Spannungsschwankungen, Frequenzabweichungen und Störungen der Netzqualität erfordern spezielle USV-Lösungen, die über die Standardspezifikationen hinausgehen. Das Verständnis dafür, wie sich Netzinstabilität auf die Leistung von USV-Anlagen auswirkt, hilft Anlagenbetreibern bei der Auswahl geeigneter Eingangsspannungsbereiche und Frequenztoleranzen. Dieser Artikel analysiert häufige Probleme mit der Netzqualität und bietet Auswahlstrategien für instabile Netze. UPS Lösungen.

Ⅰ. Einleitung

Die Netzqualität variiert je nach Industriestandort erheblich. Während gewerbliche Einrichtungen in städtischen Gebieten über stabile Netzanschlüsse verfügen, sind Produktionsstätten in Industriegebieten ständigen Spannungsschwankungen ausgesetzt. In abgelegenen Gebieten und Entwicklungsregionen ist die Netzinstabilität sogar noch ausgeprägter. Diese Herausforderungen hinsichtlich der Netzqualität wirken sich direkt auf die Leistung und Lebensdauer von USV-Anlagen aus.

Eine industrielle USV-Anlage, die für ideale Laborbedingungen ausgelegt ist, wird in realen Industrieumgebungen Schwierigkeiten haben. Zu verstehen, wie sich eine schlechte Netzqualität auswirkt UPS-Auswahl verhindert kostspielige Fehler und gewährleistet einen zuverlässigen Stromschutz.

Dieser Artikel befasst sich mit dem Zusammenhang zwischen Netzqualität und Anforderungen an USV-Anlagen. Wir analysieren häufige Störungen der Stromqualität, darunter Spannungsschwankungen, Frequenzabweichungen und harmonische Verzerrungen. Wir stellen praktische Auswahlstrategien für USV-Lösungen bei instabilen Netzen vor. Ganz gleich, ob in etablierten Industriegebieten oder in abgelegenen Standorten – diese Grundsätze gewährleisten, dass Ihre Investition in eine USV-Anlage einen zuverlässigen Schutz bietet.

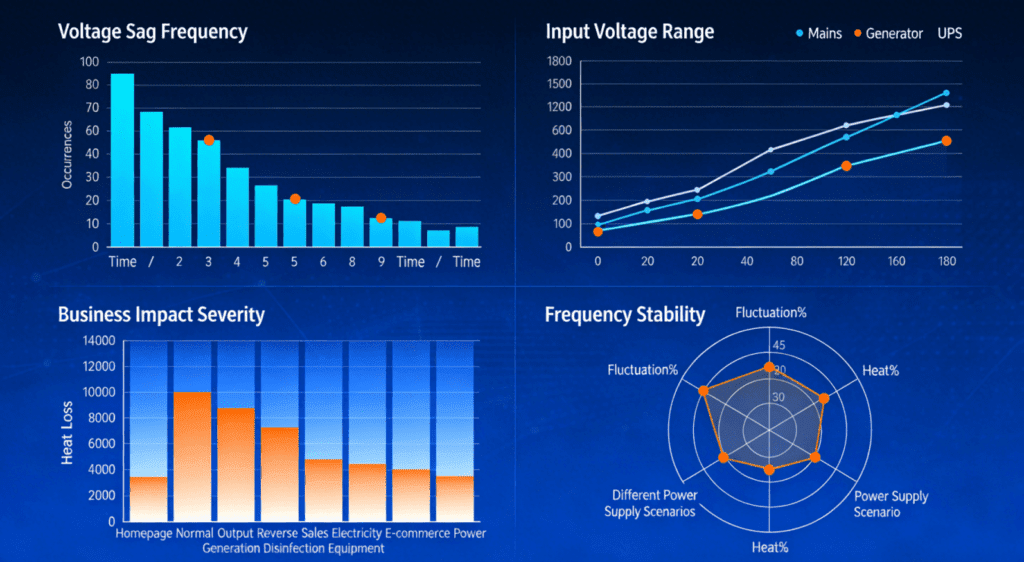

Abbildung 1: Analyse von Problemen mit der Netzqualität, die die Häufigkeit von Spannungseinbrüchen, einen Vergleich des Eingangsspannungsbereichs, die Schwere der Auswirkungen auf den Geschäftsbetrieb sowie die Frequenzstabilität in verschiedenen Versorgungsszenarien zeigt.

Ⅱ. Herausforderungen im Bereich der Netzqualität verstehen

1. Häufige Probleme mit der Netzqualität in industriellen Umgebungen

Industrielle Stromnetze sind häufiger von Störungen betroffen als gewerbliche oder private Netze. Das Verständnis dieser Störungen hilft dabei, einen geeigneten USV-Schutz festzulegen.

Spannungsabfälle (Dips): Kurze Spannungsabfälle mit einer Dauer von 10 ms bis zu 1 Minute. Verursacht durch Motorstart, den Betrieb von Lichtbogenöfen oder Fernfehler im Stromnetz. In Industrieanlagen treten wöchentlich, manchmal sogar täglich, Spannungsabfälle auf. Standard-USV-Anlagen tolerieren Spannungsschwankungen von ±10%, doch bei starken Spannungsabfällen können Werte von -30% oder mehr erreicht werden.

Spannungsspitzen: Kurze Spannungsspitzen treten typischerweise nach der Behebung eines Fehlers oder beim Schalten von Kondensatoren auf. Sie kommen seltener vor als Spannungseinbrüche, sind jedoch ebenso schädlich. Spannungsspitzen belasten die Isolierung von Geräten und lösen Überspannungsabschaltungen aus.

Frequenzdrift: Industrielle Stromnetze mit erheblichen Motorlasten oder dezentraler Stromerzeugung weisen Frequenzschwankungen auf. Die Standardfrequenz beträgt 50 Hz oder 60 Hz ±0,5%. An stark belasteten Industriestandorten treten Schwankungen von ±2–5 Hz auf, insbesondere beim Betrieb mit Notstromaggregaten.

Harmonische Verzerrung: Nichtlineare industrielle Lasten führen zu Verzerrungen der Spannungswellenform. Die Gesamtklirrzahl (THD) liegt in Schwerindustrieumgebungen bei über 8–10%. Herkömmliche USV-Anlagen haben unter Umständen Schwierigkeiten mit verzerrten Eingangsspannungen. Wellenformen.

Spannungsspitzen: Blitzschläge, Schaltvorgänge und Fehlerzustände verursachen hochenergetische Spannungsspitzen. An Industrieanlagen ohne angemessenen Überspannungsschutz treten häufig Transienten auf, die 2 kV überschreiten.

2. Messung der Netzqualität

Bevor Sie sich für eine USV-Anlage entscheiden, sollten Sie die tatsächlichen Bedingungen vor Ort prüfen. Die Normen IEEE 519 und IEC 61000 legen Methoden zur Messung der Netzqualität fest.

Netzqualitätsanalysatoren: Tragbare Messgeräte erfassen Spannung, Strom und Frequenz über längere Zeiträume. Analysatoren der Klasse A gemäß IEC 61000-4-30 weisen eine Messunsicherheit von 0,1% für die Spannungsamplitude auf.

Zu überwachende Schlüsselparameter:

• RMS-Spannungsschwankung (Min./Max./Durchschnitt)
• Frequenzstabilität (Standardabweichung)
• Größe und Dauer von Spannungseinbrüchen/-anstiegen
• THD (Spannung und Strom)
• Transiente Ereignisse (Anzahl und Stärke)
• Häufigkeit und Dauer von Ausfällen

Die Überwachung sollte mindestens eine Woche, vorzugsweise einen Monat lang erfolgen. Dabei sind saisonale Schwankungen und unterschiedliche Betriebsmodi zu erfassen. Produktionsstätten sollten sowohl während Produktionsspitzen als auch während Stillstandszeiten Überwachungsdaten erfassen.

3. Kategorien der Netzqualität

Ordnen Sie Ihre Website anhand der Überwachungsergebnisse ein:

Kategorie 1 – Standardraster: Spannungsschwankung ±10%, Frequenz ±0,5 Hz, THD <5%. Eine handelsübliche USV ist ausreichend.

Kategorie 2 – Industrielles Stromnetz: Spannungsschwankung ±15%, Frequenz ±1 Hz, THD 5–8%. Eine USV in Industriequalität mit erweiterten Eingangsbereichen ist erforderlich.

Kategorie 3 – Schlechtes Raster: Spannungsschwankung ±25%, Frequenz ±2 Hz, THD >8%. Eine spezielle industrielle USV mit großer Eingangstoleranz ist unerlässlich.

Kategorie 4 – Extreme Bedingungen: Spannungsschwankungen >±25%, Frequenz ±5 Hz, häufige Stromausfälle >1/Monat. Industrielle USV mit erweitertem Schutz sowie zusätzlicher Stromaufbereitung.

Die meisten Industrieanlagen fallen unter die Kategorien 2 oder 3 und erfordern USV-Anlagen, die über die üblichen Spezifikationen für gewerbliche Anwendungen hinausgehen.

Ⅲ. Spannungsschwankungen und Auswahl einer USV

1. Anforderungen an den Eingangsspannungsbereich

Der Eingangsspannungsbereich einer USV bestimmt, inwieweit sie Netzstörungen verkraften kann, ohne auf Batteriestrom umzuschalten. Ein größerer Spannungsbereich verringert die Anzahl der Lade- und Entladezyklen der Batterie und verlängert die Lebensdauer des Systems.

Standard-USV für den gewerblichen Einsatz: Eingangsspannungsbereich des ±10% (342–418 V bei 380 V Nennspannung). Nur für Netze der Kategorie 1 geeignet. Bei normalen Netzschwankungen wird die Batterie häufig zugeschaltet, was ihre Lebensdauer verkürzt.

Industrie-USV – Standard: ±15%-Bereich (323–437 V). Bewältigt typische Spannungsschwankungen im industriellen Bereich. Unter normalen Bedingungen für Netze der Kategorie 2 geeignet.

Industrielle USV-Anlagen – Breites Sortiment: Bereich ±20-25% (304–475 V für ±25%). Gleicht starke Spannungseinbrüche und -anstiege aus. Ideal für Netze der Kategorie 3 mit erheblichen Spannungsschwankungen.

Das industrielle USV-System von BKPOWER bietet einen Eingangsspannungsbereich von ±25% und bewältigt Spannungseinbrüche bis zu 285 V, ohne dass die Batterie entladen wird. Diese Spezifikation eignet sich für Produktionsumgebungen mit hohen Motorlasten und Schweißarbeiten.

2. Strategien zur Bewältigung von Spannungseinbrüchen

Spannungseinbrüche stellen das häufigste Problem im Bereich der Netzqualität dar. Die Reaktionszeit der USV entscheidet über die Qualität des Schutzes der Geräte.

Passive Akzeptanz: Dank des breiten Eingangsspannungsbereichs kann die USV auch bei Spannungsabfällen den normalen Betrieb aufrechterhalten, ohne dass die Batterie zugeschaltet werden muss. Dies reduziert die Anzahl der Batterieladezyklen im Vergleich zu einer Standard-USV um 70–80%.

Aktive Spannungsregelung: Einige moderne USV-Anlagen verfügen über Aufwärts-/Abwärtstransformatoren oder elektronische Spannungsregler. Diese gleichen Spannungsschwankungen aktiv aus und gewährleisten so auch bei starken Eingangsspannungsabfällen eine präzise Ausgangsspannung.

Akku-Unterstützung: Wenn die Spannungsabfälle die Eingangs-Toleranzen überschreiten, sorgt die Batterie für eine unterbrechungsfreie Stromversorgung. Die Laufzeit hängt ab von Batteriekapazität und Last. Häufige Spannungsabfälle erfordern größere Batteriebänke oder verbesserte Ladesysteme.

An Standorten, an denen es täglich zu Spannungsabfällen kommt, zahlen sich USV-Anlagen mit großem Eingangsspannungsbereich durch eine längere Batterielebensdauer und geringeren Wartungsaufwand aus. Standard-USV-Batterien müssen in Umgebungen, in denen es häufig zu Spannungsabfällen kommt, alle 2–3 Jahre ausgetauscht werden, während dies bei Systemen mit großem Eingangsspannungsbereich erst alle 4–5 Jahre erforderlich ist.

3. Strategien zum Überspannungsschutz

Auch Spannungsspitzen und vorübergehende Überspannungen stellen eine Herausforderung für USV-Anlagen dar.

Eingangs-Leistungsschalter: Schützen Sie die USV vor anhaltender Überspannung. Schnell auslösende elektronische Schutzschalter beheben Fehler innerhalb von Millisekunden und schützen so die nachgeschalteten Geräte.

Überspannungsschutz: Metalloxid-Varistoren (MOVs) und Transient-Spannungsbegrenzungsdioden (TVS-Dioden) begrenzen Spannungsspitzen. Industrieanlagen erfordern einen erweiterten Überspannungsschutz, der über die standardmäßigen internen Komponenten einer USV hinausgeht.

Auf den Bypass umleiten: Einige industrielle USVs umgehen bei starken Überspannungen die Gleichrichter-Wechselrichter-Kette und schließen die Last über Schutzschaltungen direkt an den Eingang an. Diese Funktion verhindert Schäden am Wechselrichter und gewährleistet gleichzeitig den Schutz.

Die Spezifikationen sollten sowohl Unterspannungszustände (Spannungsabfälle) als auch Überspannungszustände (Spannungsspitzen) berücksichtigen. Die Spezifikationen für den Eingangsspannungsbereich decken in der Regel beide Extreme ab.

Ⅳ. Überlegungen zur Frequenzdrift

1. Spezifikationen zur Frequenztoleranz

Wechselstromanlagen erfordern eine stabile Frequenz. Frequenzschwankungen beeinträchtigen den Betrieb der USV und die Qualität der Ausgangsspannung.

Standard-Toleranz für USV: ±0,5 Hz (bei einem 50-Hz-Netz = 49,5–50,5 Hz zulässig). Entspricht den Netzstandards in Industrieländern. Für generatorgestützte Systeme oder schwache Netze nicht ausreichend.

Toleranz bei industriellen USV-Anlagen: ±2 Hz (48–52 Hz bei 50-Hz-Netz). Gleicht Schwankungen der Generatorfrequenz und Netzinstabilitäten aus, wie sie in Industriegebieten häufig auftreten.

Breiter Frequenzbereich: ±5 Hz (45–55 Hz) oder ±10 Hz (40–60 Hz). Geeignet für extreme Betriebsbedingungen, einschließlich gemischter 50/60-Hz-Umgebungen und stark instabiler Generatorsysteme.

Anlagen mit Generatorstromversorgung profitieren besonders von einer großen Frequenztoleranz. Die Generatorfrequenz schwankt bei Laständerungen, insbesondere beim Anlaufen von Motoren. Die USV muss diese Schwankungen ausgleichen, ohne ständig auf Batteriebetrieb umzuschalten.

2. Kompatibilität mit Generatoren

Industrieanlagen sind bei Spitzenlasten oder Stromausfällen häufig auf Generatoren angewiesen. Die Stromqualität von Generatoren unterscheidet sich erheblich von der des öffentlichen Stromnetzes.

Frequenzstabilität: Generatoren weisen bei Laständerungen Frequenzschwankungen von ±2–3 Hz auf. Herkömmliche USV-Anlagen lehnen den Strom aus dem Generator möglicherweise als “außerhalb der Toleranz” ab, verweigern die Umschaltung oder lassen die Batterien ständig auf- und entladen.

Spannungsregelung: Die Spannungsregelung eines Generators ist langsamer und weniger präzise als die des Stromnetzes. Spannungsschwankungen von ±15% sind bei Lastsprüngen üblich.

Wellenformverzerrung: Der Generatorausgang weist eine höhere harmonische Verzerrung auf, insbesondere bei nichtlinearer USV-Last.

Industrielle USV-Anlagen müssen “generatorfreundlich” sein und die für Notstromversorgungen typischen größeren Spannungs- und Frequenzschwankungen zulassen. Achten Sie auf technische Angaben, in denen die Generator-Kompatibilität oder breite Eingangsspannungsbereiche speziell für Generatoranwendungen erwähnt werden.

3. Universeller Betrieb mit 50/60 Hz

In einigen Industrieanlagen werden Geräte benötigt, die sowohl mit 50 Hz als auch mit 60 Hz betrieben werden können. Dies ist häufig der Fall bei:

• Internationale Fertigung mit standardisierten Anlagen
• Anwendungen in der Schifffahrt und im Offshore-Bereich
• Mobile Geräte und Mietgeräte

USV mit fester Frequenz: Für eine bestimmte Netzfrequenz ausgelegt. Der Betrieb bei falscher Frequenz führt zu einer sofortigen Abschaltung oder zu Schäden. Nicht für Umgebungen mit gemischten Frequenzen geeignet.

Wählbare Frequenz: Die USV arbeitet je nach Einstellung des Konfigurationsschalters entweder mit 50 Hz oder 60 Hz. Dies erfordert eine manuelle Auswahl und einen Neustart.

Universell mit automatischer Erkennung: Das USV-Gerät erkennt die Eingangsfrequenz (im Bereich von 45–65 Hz) automatisch und passt sich entsprechend an. Die Ausgangsfrequenz entspricht der Eingangsfrequenz oder wird je nach Einstellung umgewandelt. Ideal für flexible industrielle Anwendungen.

Das industrielle USV-System von BKPOWER verfügt über eine automatische Frequenzerkennung im Bereich von 45 bis 65 Hz und ist somit ohne Konfigurationsänderungen sowohl für 50-Hz- als auch für 60-Hz-Netze geeignet. Diese Flexibilität unterstützt weltweite Produktionsabläufe und Umgebungen mit gemischter Infrastruktur.

Ⅴ. Oberschwingungsverzerrung und Netzqualität

1. Einfluss des THD auf die Leistung der USV

Die harmonische Gesamtverzerrung (THD) wirkt sich in vielerlei Hinsicht auf den Betrieb der USV aus. Eingangswellenformen mit hohem THD-Wert stellen eine Herausforderung für die Gleichrichterschaltungen dar und verringern den Wirkungsgrad.

Herkömmliche USV-Gleichrichter sind für sinusförmige Eingangsspannungen ausgelegt. Verzerrte Wellenformen führen zu:

• Erhöhte Erwärmung des Gleichrichters (20–30% höhere Verluste)
• Eingangsstromverzerrung, die zum Gitter zurückgespiegelt wird
• Reduziert Leistungsfaktor
• Vorzeitiger Ausfall von Bauteilen

In Industrieanlagen mit Frequenzumrichtern, Lichtbogenöfen und Schaltnetzteilen liegt der Spannungs-THD typischerweise bei 5–10%, wobei der Strom-THD deutlich höher ist. Herkömmliche USV-Anlagen können unter diesen Bedingungen mit reduzierter Leistung arbeiten oder Alarme auslösen.

2. Korrektur des Eingangsleistungsfaktors

Eine schlechte Netzqualität geht oft mit einem schlechten Leistungsfaktor einher. Ein nacheilender Leistungsfaktor bei Industriemotoren belastet die Verteilungsnetze.

Moderne industrielle USV-Anlagen verfügen über eine aktive Leistungsfaktorkorrektur (PFC). Zu den Vorteilen zählen:

• Eingangsleistungsfaktor nahe eins (0,95–0,99)
• Geringere Stromaufnahme bei gleicher Last
• Geringere Verteilungsverluste
• Generatorkompatibilität (kleinere Generatorauslegung)
• Geringere harmonische Verzerrung

Aktive PFC-Gleichrichter nutzen Hochfrequenzschaltung, um den Eingangsstrom zu formen. Diese Technologie kommt besser mit verzerrten Eingangsspannungen zurecht als ältere passive Gleichrichter.

Wichtige technische Daten:

• Eingangsleistungsfaktor > 0,95
• THDi (Stromverzerrung) <5–8%
• Betrieb über einen breiten Spannungsbereich bei aktivierter PFC

Das industrielle USV-System von BKPOWER erreicht mit optionalen Eingangsfiltern einen Eingangsleistungsfaktor von 0,95, wodurch die Belastung des vorgelagerten Netzes verringert und die Kompatibilität mit Generatoren verbessert wird.

3. Isolierung und Schutz

Industrielle USV-Anlagen sorgen für eine elektrische Trennung zwischen dem Stromnetz und kritischen Verbrauchern. Diese Trennung schützt vor:

Gleichtaktrauschen: Erdbezogene Geräusche durch industrielle Schaltvorgänge. Transversalmodus-Rauschen: Leitungs-zu-Leitung-Störungen durch Lichtbogenöfen und Schweißgeräte. Erdschleifen: Verhindert Streuströme durch Erdungssysteme.

Die Ausgabe Trenntransformator USV-Anlagen mit Netzfrequenz bieten diesen Schutz von Natur aus. Hochfrequente, transformatorlose USV-Anlagen basieren auf einer elektronischen Trennung, die gegenüber starken Transienten möglicherweise weniger robust ist.

Bei extrem schlechter Netzqualität sollten Sie eine zusätzliche externe Stromaufbereitung in Betracht ziehen:

• Trenntransformatoren
• Aktive Oberschwingungsfilter
• Spannungsregler
• Überspannungsschutzgeräte (SPDs)

Diese ergänzen den USV-Schutz in den anspruchsvollsten Umgebungen.

Ⅵ. Auswahlstrategien bei schlechten Netzbedingungen

1. Anpassung der USV an die Netzkategorie

Wählen Sie die USV-Spezifikationen entsprechend der Netzqualitätskategorie Ihres Standorts aus:

Kategorie 2 (Industrienetz):

• Eingangsspannungsbereich: mindestens ±15%
• Frequenztoleranz: ±1 Hz
• THD-Verhalten: <8% ohne Leistungsreduzierung
• Empfehlung: Standard-Industrie-USV mit erweiterten Spezifikationen

Kategorie 3 (schlechte Rasterung):

• Eingangsspannungsbereich: ±20–25%
• Frequenztoleranz: ±2 Hz oder besser
• THD-Verarbeitung: >8%-Fähigkeit
• Überspannungsschutz: Verbesserte interne oder externe Überspannungsschutzgeräte (SPD)
• Empfehlung: Industrielle USV mit großem Eingangsspannungsbereich wie BKPOWER mit einer Toleranz von ±25%

Kategorie 4 (Extrem):

• Eingangsspannungsbereich: ±25% oder größer
• Frequenztoleranz: ±5 Hz
• Zusätzliche Aufbereitung: Externe Spannungsregler oder ferroresonante Transformatoren
• Akku: Überdimensioniert für häufige Tiefentladungen
• Empfehlung: Spezielle industrielle USV plus umfassende Stromaufbereitung

2. Überlegungen zum Einsatz von Batterien bei instabilen Stromnetzen

Eine schlechte Netzqualität erhöht die Zyklenhäufigkeit der Batterie. Dies wirkt sich auf die Dimensionierung der Batterie und die Wahl der Technologie aus.

Auslegung der Batterie: Standorte mit unzureichender Netzanbindung benötigen 50–100% mehr Batteriekapazität als bei herkömmlichen Standorten. Häufige Entladungen erfordern größere Batterien, um eine ausreichende Betriebsdauer zu gewährleisten.

Batterietechnologie:

• VRLA: Standardauswahl, Lebensdauer von 3–5 Jahren bei schlechten Netzbedingungen
• Gel-Zelle: Längere Lebensdauer (5–7 Jahre), höhere Kosten
• Lithium-Ionen: Längste Zyklenlebensdauer (über 10 Jahre), höchste Anschaffungskosten, erfordert ein Wärmemanagement

Ladesysteme: Standorte mit schwacher Netzversorgung benötigen robuste Ladesysteme, die den Batteriestand zwischen häufigen Entladungen schnell wiederherstellen können. Eine temperaturkompensierte Ladung ist dabei unerlässlich.

Ziehen Sie Batterieüberwachungssysteme in Betracht, die die Anzahl der Ladezyklen und die Entladetiefe erfassen. Anhand dieser Daten lässt sich die verbleibende Lebensdauer der Batterie abschätzen und der Austausch rechtzeitig vor einem Ausfall planen.

3. Wartung und Überwachung

Schlechte Netzbedingungen beschleunigen die Alterung der Anlagen. Eine verbesserte Überwachung und Wartung gewährleistet einen zuverlässigen Betrieb.

Anforderungen an die Überwachung:

• Protokollierung der Eingangsspannung und -frequenz
• Anzahl der Ladezyklen und Entladetiefe der Batterie
• Temperaturüberwachung (Umgebungs- und Innentemperatur)
• Analyse des Alarmverlaufs

Wartungsplan:

• Vierteljährlich: Sichtprüfung, Überprüfung des Anzugsmoments der Verbindungen
• Halbjährlich: Batterietest, Filterreinigung
• Jährlich: Gründliche Wartung, Prüfung der Kondensatoren, Kalibrierung

Fernüberwachung ist besonders wertvoll für Standorte mit instabiler Netzversorgung. Dank Echtzeit-Warnmeldungen kann schnell auf auftretende Probleme reagiert werden, bevor diese zu Ausfällen führen.

Abbildung 2: Strategien zur Auswahl von USV-Anlagen auf der Grundlage der Netzqualität, Bewertungskennzahlen für die Beurteilung der Stromqualität sowie ROI-Vorteile durch die Auswahl geeigneter USV-Anlagen für anspruchsvolle elektrische Umgebungen.

Ⅶ. Wirtschaftliche Überlegungen

1. Gesamtbetriebskosten

Industrielle USVs mit großem Eingangsspannungsbereich sind in der Anschaffung teurer als handelsübliche Standardgeräte. In Regionen mit instabiler Netzversorgung sprechen jedoch die Gesamtbetriebskosten oft für industrielle Ausführungen.

Anschaffungskostenaufschlag: Industrielle USV-Anlagen mit einem Eingangsbereich von ±25% kosten 20–30% mehr als Standardgeräte mit einem Eingangsbereich von ±10%.

Akku-Einsparungen: Durch eine geringere Zyklenzahl verlängert sich die Lebensdauer der Batterie um 2–3 Jahre. Bei einer 100-kVA-USV belaufen sich die Kosten für den Batteriewechsel auf $8.000–12.000. Durch die verlängerte Lebensdauer lassen sich über einen Zeitraum von 10 Jahren $3.000–4.000 einsparen.

Reduzierung des Wartungsaufwands: Weniger Ladezyklen und weniger Umschaltvorgänge reduzieren den Wartungsaufwand um 30–40%.

Vermeidung von Ausfallzeiten: Eine höhere Zuverlässigkeit verhindert Produktionsausfälle. Schon ein einziger vermiedener Ausfall macht die Mehrkosten für die USV oft wieder wett.

Bei Netzen der Kategorien 3 und 4 bieten industrielle USV-Anlagen mit breiten Eingangsspannungsbereichen trotz höherer Anschaffungskosten in der Regel niedrigere Gesamtbetriebskosten über einen Zeitraum von 10 Jahren.

2. Auswirkungen auf die Dimensionierung des Generators

Eine USV mit großem Eingangsspannungsbereich ermöglicht den Einsatz kleinerer Generatoren. Die Generatoren müssen lediglich eine Spannung liefern, die innerhalb des Eingangsspannungsbereichs der USV liegt, und nicht unbedingt die genaue Nennspannung.

Standard-USV: Generatorauslegung für eine Spannungsregelung von ±5%; USV mit großem Spannungsbereich: Generatorauslegung für eine zulässige Spannungsregelung von ±15–20%

Diese Flexibilität bei der Dimensionierung der Generatoren spart Investitionskosten und senkt den Kraftstoffverbrauch. Für Industrieanlagen mit Generator-Notstromversorgung zahlt sich eine USV mit großem Eingangsbereich in vielerlei Hinsicht aus.

3. Risikominderung

Bedenken Sie die geschäftlichen Kosten, die durch einen Ausfall der unterbrechungsfreien Stromversorgung (USV) oder einen unzureichenden Schutz entstehen können:

Schäden an der Ausrüstung: Eine schlechte Stromqualität führt zu Schäden an SPSen, Antrieben und Steuerungssystemen. Die Reparaturkosten übersteigen häufig die Anschaffungskosten einer USV.

Produktionsausfall: Ausfallzeiten in der Fertigung kosten je nach Branche $10.000–100.000 pro Stunde. Zuverlässige USV verhindert diese Verluste.

Qualitätsprobleme: Spannungsabfälle führen zu Prozessschwankungen, die Ausschuss oder Nacharbeit zur Folge haben.

Datenverlust: Ungeschützte Computer und Server verlieren bei Ausfällen Daten.

Die Investition in einen geeigneten USV-Schutz, der den Netzbedingungen entspricht, dient der Risikominimierung und ist nicht nur eine reine Anschaffung von Geräten.

Ⅷ. Schlussfolgerung

Eine schlechte Netzqualität hat erhebliche Auswirkungen auf die Auswahl von industriellen USV-Anlagen. Herkömmliche USV-Anlagen für den gewerblichen Einsatz, die für stabile städtische Stromnetze ausgelegt sind, fallen in industriellen Umgebungen mit Spannungsschwankungen, Frequenzabweichungen und harmonischen Verzerrungen vorzeitig aus.

Der erste Schritt besteht darin, die tatsächliche Netzqualität Ihrer Anlage durch Messungen zu ermitteln. Die Einstufung der Netzbedingungen dient als Grundlage für die Auswahl einer geeigneten USV. Breite Eingangsspannungsbereiche (±20–25%), erweiterte Frequenztoleranzen (±2–5 Hz) und eine robuste Oberwellenbehandlung unterscheiden industrielle USV-Anlagen von kommerziellen Geräten.

Das industrielle USV-System von BKPOWER ist ein Paradebeispiel für eine geeignete Konstruktion für anspruchsvolle Netzbedingungen. Mit einem Eingangsspannungsbereich von ±25%, einer automatischen Frequenzerkennung von 45 bis 65 Hz und einem Eingangsleistungsfaktor von 0,95 bewältigen diese Systeme die in industriellen Umgebungen häufig auftretenden Herausforderungen hinsichtlich der Stromqualität.

Die Auswahl einer USV auf der Grundlage der tatsächlichen Netzbedingungen – und nicht nur anhand der Lastanforderungen – gewährleistet einen zuverlässigen Schutz und optimale Gesamtbetriebskosten. In Umgebungen mit schlechter Netzqualität stellen USV-Anlagen in Industriequalität mit erweiterten Spezifikationen keine Kosten dar, sondern eine Investition in die Betriebssicherheit und die Geschäftskontinuität.
